品牌：: 鼎阳

产品简介

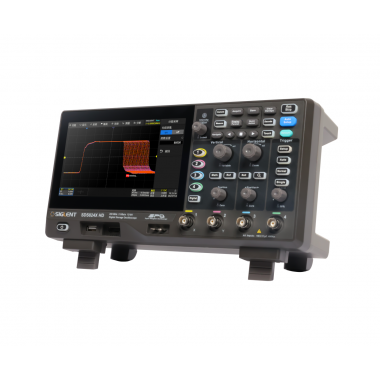

SDS800X HD系列示波器面向高性能测试应用，提供70 MHz至200 MHz的带宽范围，适用于多种精密电子设备的测试与调试。该系列同样支持2至4个模拟通道，并可选配扩展，满足多样化测试需求。其高达2 GSa/s的采样率和500,000 wfm/s的波形捕获率，确保快速捕捉瞬态信号。12-bit的垂直分辨率结合100 Mpts的存储深度，为用户带来清晰、详尽的波形数据，是工程师进行电路设计与故障排查的得力助手。

主要特性

垂直分辨率：12-bit
带宽：70/100/200 MHz
存储深度：50/100 Mpts
实时采样率：2 GSa/s
波形捕获率：50万帧/秒（Sequence模式）
7英寸触摸屏，支持外接鼠标键盘

12-bit高分辨率

SDS800X HD拥有12-bit高分辨率，高分辨率示波器具有极佳的信号检测和显示能力，有助于分析信号的细节与特征，在高精度电源测试、测量电源纹波、优化器件性能、检测和诊断发动机控制单元、医疗设备使用等应用中具有极大优势。

长存储深度

SDS800X HD最大存储深度可达100 Mpts，适用于观察分析长时间信号、低频信号和瞬态现象。大存储深度下，示波器能够处理的数据量多，计算结果的准确性和稳定性也越高。

高效的电源分析

SDS800X HD的电源分析功能搭配鼎阳科技的电压探头（DPB5000系列）、电流探头（CP6000系列），可以快速准确地分析电源质量、电流谐波、浪涌电流、瞬变响应、安全作业区(SOA)等12项参数，帮助工程师解除繁琐的手工配置和复杂的公式计算，极为适用于观察异常谐波、进行谐波分析、评估器件稳定性、判断电磁干扰等测试。

极佳的环路响应测试

SDS800X HD标配的波特图功能，搭配鼎阳科技的隔离信号发生器选件（SAG1021I）或SDG任意波形发生器即可进行环路响应测试，提供被测设备（DUT）的频率响应曲线，轻松获得各个频率点下的增益和相位值。同时借助数据列表、光标测量、自动测量功能，可对波特图曲线进行详细的数据分析，判断系统稳定性等等。

强大的数学功能

内置 FFT 功能，最大运算点数为 2M 点，4 条独立 Math 波形，支持用户自定义运算表达式。在优越的频谱分辨率下可更准确的分析信号频率成分及能量分布，轻松化身一台频谱分析仪。FFT模式下支持多种窗函数，支持普通、平均、最大值保持等模式，支持峰值检测，自动检测杂散频率并标记形成列表显示。

产品参数

模拟带宽

70 MHz, 100 MHz, 200 MHz

通道数

2, 4

最高实时采样率

2 GSa/s

垂直分辨率

12-bit

最大存储深度

50 Mpts, 100 Mpts

屏幕尺寸

7 英寸电容式触摸显示屏，分辨率1024*600

最高波形捕获率

500,000 wfm/s

串行触发与解码

标配：I2C、SPI、UART、CAN、LIN

触发类型

边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、
码型（Pattern）、视频（Video）、前提边沿（Qualified）、第N边沿（Nth edge）、延迟（Delay）、建立/保持时间（Setup/Hold time）、串行触发

数字通道

16路数字通道。购买16路逻辑分析仪探头SLA1016，可实现16路数字通道采集功能

数学运算

4路：2M点FFT频谱分析；数字滤波；加、减、乘、除、积分、微分、平方根、平均、ERES、绝对值、符号、等价、
取反、对数、指数、插值、最大保持、最小保持等时域运算；支持公式编辑器实现复杂的嵌套运算

数据分析和处理工具

搜索、导航、历史、模板测试、波特图、电源分析（选配）、计数器

接口

SBUS（Siglent 逻辑分析仪接口），USB 2.0 Host x2，USB 2.0 Device，10M/100M LAN，辅助输出（TRIG OUT，PASS/FAIL）

信号发生器

最高输出频率25 MHz。需购买外置信号源（SAG1021I）搭配使用
