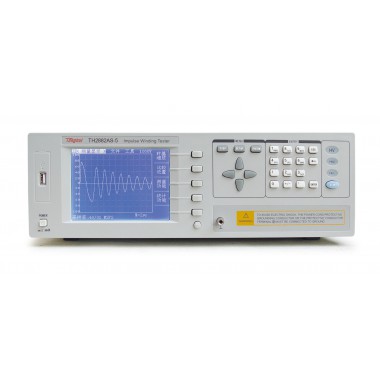

同惠 TH2882AS-5 脉冲式线圈测试仪

输出脉冲电压

500V-5000V±5%, 100V步进

电压控制方式

正常：编程设定测试端开路时电压恒定：电压自动控制，不受绕线阻抗影响

测试范围

三相三线制  三相四线制

脉冲能量

≤250milli-焦耳

电感量测试范围

≥200μH

显示器

320×240点LCD屏幕，240×200点波形显示

显示内容

设定参数，标准与被测波形，测量与比较结果

波形采样

最大40 MSPS采样率，8位，960点

输入阻抗

10MΩ(电阻分压器)

测量速度

三相测试:2.0次/秒（波形显示OFF）,1.5次/秒（波形显示ON）

显示波形测量

电压，时间，频率

触发方式

内部/手动（脚控）/外部/总线

比较方式

面积比较，面积差比较，电晕放电，相位差比较

测量重复精度

±1%

判别输出

PASS/FAIL 显示，报警

存储器

仪器内部可存储60组标准波形USB盘可存储500组标准波形

接口

HANDLER,RS232C,GPIB(选件)，
