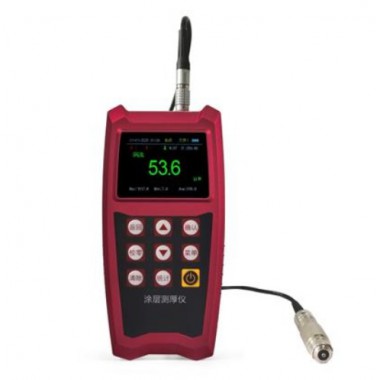

雷泰克raytronix RAY902S涂层测厚仪

涂层测厚仪YHY902S

(磁性、涡流一体的便携式涂层测厚仪)

概述

本仪器是磁性、涡流一体的便携式涂层测厚仪，它能快速、无损伤、精 密地进行涂、镀层厚度的测量。既可用于实验室，也可用于工程现场。本仪 器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域，是材料 保护需要的仪器

 主要功能

● 采用了磁性和涡流两种测厚方法，即可测量磁性金属基体上非磁性覆盖层的厚度又可测量非磁性金属基体上非导电覆盖层的厚度。

● 具有两种测量方式：连续测量方式和单次测量方式

● 具有三种测量模式：高精度测量模式可对多次测量取平均，并对可疑数据进行自动过滤，可确保测量值更加准确、稳定；快速测量模式可实现实时扫描功能。

● 具有温度补偿功能：国内的实时温度补偿技术可自动对环境温度及测头温度改变引起的测量误差进行补偿，使测量更准确。

● 设有五个统计量：平均值（MEAN）、大值（MAX）、小值（MIN）测试次数（NO.）、标准偏差（S.DEV）。

● 可采用零点校准、单点校准或两点校准法对仪器进行校准,并可用基本校准和温度系数校准法对测头的系统误差进行修正。

● 具有存储功能：多可存储500个测量值。

● 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存储区内的所有数据，以便进行新的测量。

● 可设置限界：对限界外的测量值自动报警。

● 具有电源电量指示功能。

● 操作过程有蜂鸣声提示。

● 设有三种关机方式：手动关机方式、超时自动关机方式以及低电量自动关机方式，并可设置超时自动关机等待时间

符合标准

GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量 磁性方法

GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量 涡流方法

JB/T 8393─1996 磁性和涡流式覆层厚度测量仪

JJG 889─95 《磁阻法测厚仪》

JJG 818─93 《电涡流式测厚仪》

 测量原理

本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体(如 钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡 胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如: 橡胶、油漆、塑料、阳极氧化膜等)。

A、磁性法(F型测头) 当测头与覆盖层接触时，测头和磁 性金属基体构成一闭合磁路，由于非磁 性覆盖层的存在，使磁路磁阻变化，通 过测量其变化可导出覆盖层的厚度。

B、涡流法(N型测头) 利用高频交变电流在线圈中产生一 个电磁场，当测头与覆盖层接触时，金 属基体上产生电涡流，并对测头中的线 圈产生反馈作用，通过测量反馈作用的 大小可导出覆盖层的厚度。

测量步骤

a) 准备好待测试件。

b) 将仪器置于开放空间，按下开关机键，开机。

c) 检查电池电量指示，若电池电量过低，应立即更换电池。

d) 检查测头类型，若屏幕下方的测头类型指示标志与实际测头类型不符， 首先检查测头工作模式是否在自动模式下，或返厂维修。

e) 是否需要校准仪器，如果需要，选择适当的校准方法进行。

f) 测量：迅速将测头与测试面垂直地接触并轻压测头定位套，随着一声鸣 响，屏幕显示测量值，快速提起测头并离开等测件5CM以上，约1秒钟 后可进行下次测量。

g) 关机：长按开关机键，立即关机；在无任何操作的情况下，大约2∼10分 钟后仪器自动关机，自动关机等待时间可进行设置。

 保养和维修

1、环境要求

严格避免碰撞、重尘、潮湿、强磁场、油污等。

2、更换电池

当仪器电量过低时，应及时更换电池，方法如下：

1) 关机，打开电池仓盖取出电池；

2) 把有电的7号碱性电池并放入电池仓内（注意电池极性），盖好电池仓盖。 仪器长时间不使用时应将电池取出，以避免电池漏液腐蚀仪器。
