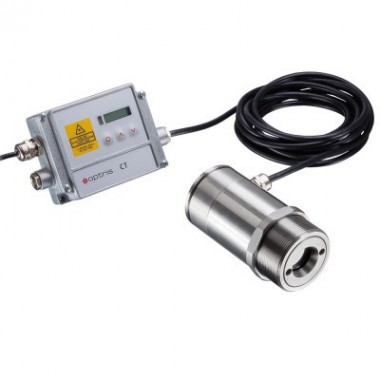

欧普士 CTlaser 05M液体金属测温专用红外测温仪

optris CTlaser 05M型红外测温仪专为测量液体金属表面温度而设计。它具有525 nm极短测量波长，可将发射率变化期间的测量误差下降至更低。测温仪的温度量程为1000°C至2000°C。

即使在高环境温度下也可安装测头，并可配备红外温测仪的工业附件，例如：必要时进行水冷却。

测量参数

• 温度量程（通过软件测量）： 1，000°C ~ 2，000°C

• 光谱范围： 525 nm

• 光学分辨率（90%能量）： 150：1

• 系统精度^1）（环温= 23 ± 5°C）：

  ±1 % 读数（> 1100°C）
  ± （0.3% 读数 + 2°C）（> 1100°C）

• 重复精度（环温= 23 ± 5°C）： ± (0.1 % 读数 + 1 °C)

• 温度分辨率（噪声等效温差）： 0.2 K


• 曝光时间（90%信号）^2）： 1 ms


• 发射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100

• 透射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100

• 信号处理（分别通过设置键或软件可调具体参数
  峰值保持、谷值保持、平均值，延长保持阈值和滞后功能


基本参数

• 环境等级： IP65（NEMA-4）

• 环境等级：
  探头： -20°C ~ 85°C (50°C 激光开启)
  电子盒： -20°C ~ 85°C

• 存储温度：
  探头： -40°C ~ 85°C
  电子盒： -40°C ~ 85°C

• 相对湿度： 10~95%，不结露

• 震动（传感器）： - IEC 60068-2-6 (正弦波形)
                              - IEC 60068-2-64（宽频噪音)


• 冲击（传感器）： IEC 60068-2-27 (25G和50G)


• 重量：
  探头： 600 g
  电子盒： 420 g

电气参数

• 模拟输出： 0/4-20mA、0-5/10V、热电偶J、K


• 报警输出： 24 V/50 mA（常开）

• 可选： 继电器： 2 x 60 V DC/42 V 交流；0.4 A； 光学隔离

• 数字输出（可选）： USB、RS232、RS485、Modbus RTU (串行通信协议) 、Profibus DP（现场总线多功能从站设计）、以太网

• 输出阻抗：


  mA Max 500 Ω （直流 5-36 V）
  mV Min 100 kΩ （纯阻抗负载）
  热电偶20 Ω

• 信号输入： 可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）

• 电缆长度： 3m（标准）、8 m、15 m

• 电源： 直流8-36 V

• 电流消耗： Max 160 mA


• 激光635 nm： 1mW，通过电子盒或软件打开/关闭

版本

零件编号：温度量程/光谱范围/光学分辨率/响应时间

• OPTCTL05M： 1，000-2，000°C / 525 nm / 150:1 / 1 ms

^1） ε（发射率） = 1，响应时间： 1 s
^2） 低信号水平时动态适应
