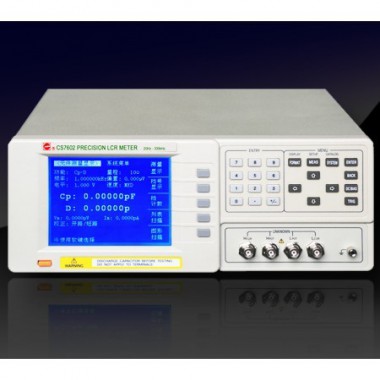

长盛 CS7602LCR电桥

      CS7600系列是采用自动平衡电桥原理设计的高精度元件参数分析仪，其20Hz~2MHz的测试带宽，1uHz步进，频率连续任意设置、0.01mΩ~100MΩ的阻抗测量范围、0.05％的基本测量精度以及仪器所提供的自动电平控制功能、列表扫描/图形扫描功能和档分选计数功能为绝大多数元器件和材料提供准确、完整的测量与分析，广泛适用于产品研发、元器件入厂检验、产品的在线测试等应用场合。

◆频测量范围


          从20Hz-2MHz频率连续，任意设置，频率分辨率均为10μHz高分辨率和高精度


          6位显示分辨率，基本测量精度高达±0.05%


◆15种阻抗参数，23种参数组合


         可测量电容（Cs/Cp）、电感（Ls/Lp）、电阻（Rs/Rp）、介质损耗（D）、品质因素 （Q）阻抗（|Z|）、导纳（|Y|）、相角（θ ）、电导（Gp）、电抗（Xs）、电纳 （Bp）、 直流电阻*（Rdc，仅CS7600X系列可测量） 每次测量同时显示2种参数。注：下标s----串联模式，下标p ----并联模式


◆分选（BIN）测量


        可设置10组分选项，利用测量结果对被测元件进行筛选


◆负载补偿功能


       用参考样品补偿测量值。此功能可保证多台仪器测量的一致性。


◆自动电平控制功能


        除了通常的开路激励信号设置外，还可在恒压/恒流模式下，对元件的电压/电流特性进行评估。信号电平设置范围：5mVrms~2Vrms/50uA~20mA


◆列表扫描测试及图形扫描测试分析功能


       提供10组列表扫描组合和240点线性/对数图形扫描功能；可分别将频率、电压、电流、偏置电压、偏置电流作为扫描条件进行设置，评估元件在各种测量条件下的性能特点
