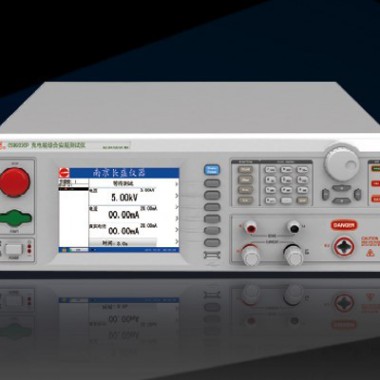

长盛 CS9933CP充电桩安规综合测试仪

CS9933CP充电桩安规综合测试仪

当前我国电动汽车已经进入快速增长的时期，与之相应的充电桩亦进入快速增长的时期；而与之相适应的测试设备远远不能跟随相应的增长，特别的安全测试设备。为了解决电桩的安全测试需要，我公司推出充电装综合安规测试仪CS99系列。该系列测试仪集交流耐压、直流耐压、绝缘电阻及直流接地电阻于一体，可根据设定的参数自动完成四项参数的测试。

◆直流接地电阻测试最大输出电流可达60A

◆直流电阻测试可设置电阻报警值，亦可设置测试电压报警值

◆直流接地电阻输出电流采用独特负反馈技术，使输出的电流稳定

◆纹波系数小于0.5%

◆绝缘电阻输出电压最大可达2.5kV，可满GB18384.1-2015中对绝缘电阻测试的要求

◆采用65k色800*480分辨率的5.6寸彩色液晶屏同时显示每个通道的测试参数，显示醒目、直观

◆集ACW、DCW、IR、GR四项测试功能于一体，可一次设定自动完成测试

◆直流耐压及绝缘电阻测试完成后，测试仪能在0.2秒内快速放电，保护操作者的安全

◆线性功放驱动输出正弦波电压(电流)，波峰因数在1.3～1.5范围内

◆标配RS232、 PLC接口

型号					CS9933CP
ACW	输出 电压			范围	0.050kV～5.000kV
				精度	±（2％读值+5V）
				分辨率	1V
	最大输出功率				500VA（5.000kV/100mA）
	最大额定电流				100mA
	下限电流范围				0～100mA,0=不判断下限
	电流档位				200uA、2mA、20mA、100mA
	输出波形				正弦波
	输出波形失真度				≤2%（空载或纯阻性负载）
	波峰因数				1.3～1.5
	输出信号类型				DDS+功放
	电压上升时间				0，0.3s～999.9s  0=电压上升时间关
	测试时间				0，0.3s～999.9s  0=连续测试
	电压下降时间				0，0.3s～999.9s  0=电压下降时间关
	间隔时间				0，0s～999.9s  0=间隔时间关
DCW	输出 电压			范围	0.050kV～6.000kV
				精度	±（2％读值+5V）
				分辨率	1V
	最大输出功率				120W（6.000kV/20mA）
	最大额定电流				20mA
	电流档位				2uA、20uA、200uA、2mA、20mA
	纹波系数				≤5%（6kV/20mA）
	放电时间				≤200ms
	最大充电电流				20mA
	电压上升时间				0，0.3s～999.9s  0=电压上升时间关
	测试时间				0，0.3s～999.9s  0=连续测试
	电压下降时间				0，0.3s～999.9s  0=电压下降时间关
	间隔时间				0.0s～999.9s  0=间隔时间关
	延时报警时间				0，0.3s～999.9s  0=延时报警时间关
IR	输出电压		范围		0.100kV～2.500kV
			精度		±（2％读值+5V）
			分辨率		1V
	最大上限设定值				50000MΩ
	最大下限设定值				49999MΩ
	最小下限设定值				1MΩ
	电压上升时间				0，0.3～999.9s  0=电压上升时间关
	测试时间				0，0.3s～999.9s  0=连续测试
	间隔时间				0，0.3~999.9s   0=间隔时间关闭
	自动切换档位				可设置为开、关
	放电时间				≤200ms
GR	输出电流	范围			5.0A～60.0A（DC）
		精度			±（2％读值+0.2A）
		分辨率			0.01A
	最大输出功率				540W（60A/0.15Ω）
	最大输出电流				60A
	电阻上限设定值				（最大可测到510mΩ）
	输出波形				直流
	测试时间				0.3s～999.9s  0=连续测试
	间隔时间				0.0s～999.9s  0=间隔时间关
计 时 器	范围				0～999.9s
	分辨率				0.1s
	精度				±（0.1%+50ms）
