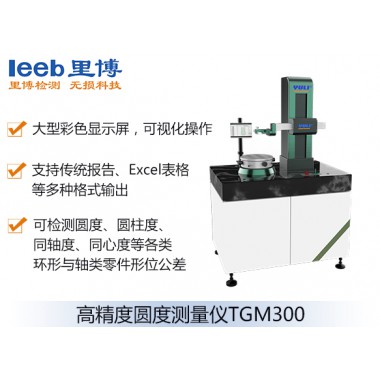

高精度圆度测量仪

TGM-300圆柱度仪是专为轴类部件精密测量打造的高端仪器，适配工业4.0与计量室质量管控需求，兼顾计量室高精度与车间现场恶劣环境使用，核心部件采用陶瓷材质，搭载智能测量系统，可全面完成形位公差检测与数据分析输出。该仪器广泛应用于轴承、汽车、精密机械等制造业的质量控制环节。

【产品介绍】

TGM-300圆柱度仪是专为轴类部件精密测量打造的高端仪器，适配工业4.0与计量室质量管控需求，兼顾计量室高精度与车间现场恶劣环境使用，核心部件采用陶瓷材质，搭载智能测量系统，可全面完成形位公差检测与数据分析输出。

【主要功能】

● 全面形位公差测量：可检测圆度、圆柱度、同轴度、同心度、平行度、垂直度、跳动、直线度、平面度等各类环形与轴类零件形位公差。

●智能测量系统：大型彩色显示屏，可视化操作，一键设置分析，无需长时间培训。万象测头系统:数秒内切换圆度/平面度、内/外测量方向，手动测量高效精准。数据采集与分析:圆周最高8192点/旋转采集，支持高斯、2RC滤波，具备SPC统计、图形化质量分析功能。

● 报告输出：支持传统报告、Excel表格、图文报告、用户定制报告等多种输出格式。

● 陶瓷导轨(计量仪器标杆):采用高性能陶瓷材质，具备高刚性、高硬度、高密度、低热膨胀系数特性;刚性为铝合金4.5倍、大理石3倍，硬度为大理石5倍;热膨胀系数仅为钢的1/2、铝的1/4,吸水率为0,温湿度变化无变形，广泛应用于高端测量、半导体及超精密光学领域。

● 超精密核心部件超精密陶瓷主轴:高刚性、高稳定性、低微膨胀，对温湿度不敏感，保障测量精度。超精密液压油浮转台:无需气浮装置，无噪音、无摩擦、无磨损，可全天候连续使用，环境适应性优于气浮转台。

● 高精度传感器:测量范围500um，测力70-100mN，双方向手动换向，测针角度土45°可调，支持自动接触零件，采集精准稳定。

【应用领域】

在汽车工业中，圆度测量仪用于测量发动机曲轴、凸轮轴、活塞、液压缸体、喷油器阀体等关键零部件的圆度、同轴度等几何精度。在航空航天领域，圆度测量仪应用于涡轮发动机转子、叶片、精密齿轮等高精度零件的几何检测。在精密机械与电子行业，圆度测量仪适用于液压元件、气动元件、精密轴套、连接器、传感器、光学器件等精密回转体工件的检测。此外，圆度测量仪也作为高精度计量和研究的工具，广泛应用于科研与教育机构的实验室研究和教学实验。

【产品参数】
