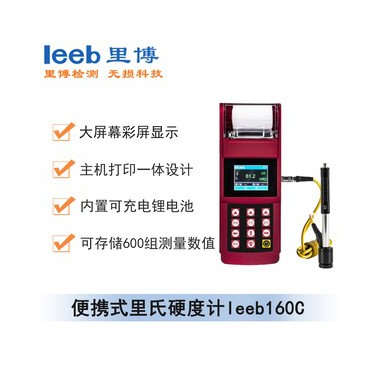

便携式里氏硬度计leeb160c（彩屏、带打印）

该仪器是一款集可内置打印机、公差设置等多功能为一体的硬度测量仪器，内置高速热敏打印机，支持现场打印，测量结果的公正性及数据的存储、可追溯性。使用全中文显示，菜单式操作，操作简单、方便。本机可直接显示里氏、布氏、洛氏、维氏、肖氏等多种硬度值。仪器小巧、便携、性价高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。

主要功能

● 采用D型精度冲击装置；

● 工业化壳体设计，坚固、小巧、便携、稳定性高，适用于恶劣操作环境，抗震动、冲击和电磁干扰；

● 主机和打印机一体化设计，方便用户现场打印测试结果；

● 大屏幕彩屏显示器，信息丰富、直观，方便操作和读值；

● 可预先设置上限下值、超限报警；

● 具有开机示值软件校准功能，保障数据在任意行业不同的规范和标准下使用；

● 可选配7种不同的冲击装置，更换时不需校准，自动识别；

● 可存储600组测量数值全中菜单、背光显示、方便操作；

● 可配备软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富● 功能，适合质量保障活动和管理的更高要求；

● 内置大容量锂离子可充电电池及充电控制电路；

● 连续工作不少于200小时（不开打印时），自动休眠、自动关机等节电功能。

适用材料

钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜辛合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢。

应用范围

1、适宜对大型零部件及不可拆卸部件的现场硬度测试；

2、重型工件；

3、大型工件大范围内多处测量部位的检测；

4、机加工行业；

5、模具型腔；

6、压力容器、汽轮发电机组及其设备的失效分析；

7、实验空间狭小的工件；

8、金属材料仓库的材料区分；

9、轴承及其它零件。

规格参数

项目	leeb160C
功能特点	具有里氏、洛氏、布氏三种校准功能
示值误差/重复性	±6HLD（HLD=760）/ 6HLD（HLD=760）
测量范围	100-990（HLD）
可识别冲击装置	D、G、C、DL、DC、D+15、DS
冲击装置插口	LEMO插口
测量方向	360°
硬度制式	HL、HB、HRC、HRB、HV、HS
电源	锂电充电电池
充电规格	9v/1800mA
存储功能	600组
壳体材料	塑料外壳
外型尺寸	230×86×46mm
重量	400g
标准配置	主机、D型冲击装置、支撑环，标准试块、尼龙刷、充电器、打印纸
选配	异形支撑环、冲击装置、标准试块、通讯软件、打印纸

注：使用里氏硬度计测量时需被测工件符合一定的测试条件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不大于1.6um。在不满足上述条件时需要稳固支撑或密实耦合！

冲击装置

冲击装置	DC/D/DL/DS	D+15	C	G	E(需进口)
冲击能量	11mj	11mj	2.7mj	90mj	11mj
冲击体质量	5.5/5.5/7.2/5.5 g	7.8 g	3.0 g	20 g	5.5 g
球头硬度	1600 HV	1600 HV	1600 HV	1600 HV	5000 HV
球头直径	3 mm	3 mm	3 mm	5 mm	3 mm
球头材料	碳化钨	碳化钨	碳化钨	碳化钨	金刚石
冲击装置直径	20/20/6/20 mm	20 mm	20 mm	30 mm	20 mm
冲击装置长度	86/147/202/138 mm	162 mm	141 mm	254 mm	155 mm
冲击装置重量	50/75/60/70 g	80 g	75 g	250 g	80 g
试件最大硬度	940/940/950/940 HV	940 HV	1000 HV	650 HB	1200 HB
试件表面平均度Ra	1.6 µm	1.6 µm	0.4 µm	6.3 µm	1.6 µm
冲击装置适用范围	DC型测量内孔或圆柱筒内； DL型测量细长窄槽或孔； D型用于常规测量； DS型测量流水线在线检测（加载释放一次完成）	D+15型接触面细小，加长，适宜测量沟槽或凹入的表面。	C型冲击力小，对被测表面损伤小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。	G型测量大厚重及表面较粗糙的铸锻件。	E型测量硬度高的材料。

测试范围（表一）

材料	硬度制	冲击装置
材料	硬度制	D/DC	D+15	C	G	DL	E
Steel and cast steel 钢和铸钢	HRC	17.9～68.5	19.3～67.9	20.0～69.5		20.6～68.2	22.4～70.7
	HRB	59.6～99.6			47.7～99.9	37.0～99.9
	HRA	59.1～85.8					61.7～88.0
	HB	127～651	80～638	80～683	90～646	81～646	83～663
	HV	83～976	80～937	80～996		80～950	84～1042
	HS	32.2～99.5	33.3～99.3	31.8～102.1		30.6～96.8	35.8～102.6
Steel锻钢	HS	32.2～99.5
CWT、ST 合金工具钢	HRC	20.4～67.1	19.8～68.2	20.7～68.2			22.6～70.2
CWT、ST 合金工具钢	HV	80～898	80～935	100～941			82～1009
Stainless steel 不锈钢	HRB	46.5～101.7
	HB	85～655
	HV	85～802
GC. IRON 灰铸铁	HRC
	HB	93～334			92～326
	HV
NC、IRON 球墨铸铁	HRC
	HB	131～387			127～364
	HV
C．ALUM 铸铝合金	HB	19～164		23～210	32～168
C．ALUM 铸铝合金	HRB	23.8～84.6		22.7～85.0	23.8～85.5
BRASS 铜锌合金	HB	40～173
BRASS 铜锌合金	HRB	13.5～95.3
BRONZE铜锡(铝)合金	HB	60～290
COPPER纯铜	HB	45～315

里博里氏硬度计具有良好的探头互换性，多种异型冲击装置可以校准自由更换，不同用户、不同场合、不同工件的硬度测量。

示值误差和示值重复性（表二）

序号	冲击装置类型	标准里氏硬度块硬度值	示值误差	示值重复性
1	D	760±30HLD 530±40HLD	±6 HLD ±10 HLD	6 HLD 10 HLD
2	DC	760±30HLDC 530±40HLDC	±6 HLDC ±10 HLDC	6 HLD 10 HLD
3	DL	878±30HLDL 736±40HLDL	±12 HLDL	12 HLDL
4	D+15	766±30HLD+15 544±40HLD+15	±12 HLD+15	12 HLD+15
5	G	590±40HLG 500±40HLG	±12 HLG	12 HLG
6	E	725±30HLE 508±40HLE	±12 HLE	12 HLE
7	C	822±30HLC 590±40HLC	±12 HLC	12 HLC

里氏硬度计可选配件

各种异型支撑环

型号	备注	型号	备注
Z10-15	测外圆柱面R10~R15	K10-15	测外圆柱面SR10~SR15
Z14.5-30	测外圆柱面R14.5~R30	K14.5-30	测外圆柱面SR14.5~SR30
Z25-50	测外圆柱面R25~R50	HK11-13	测外圆柱面SR11~SR13
HZ11-13	测外圆柱面R11~R13	HK12.5-17	测外圆柱面SR12.5~SR17
HZ12.5-17	测外圆柱面R12.5~R17	HK16.5-30	测外圆柱面SR16.5~SR30
HZ16.5-30	测外圆柱面R16.5~R30	UN	测外圆柱面,半径可调R10-∞
