罗德与施瓦茨R&S ZVA-Z 毫米波转换器

ZVA-Z 毫米波转换器

详细介绍

V，E，W，F，D，G，J和Y 波段毫米波测量——即在50GHz 至500GHz频段范围的网络分析依赖于转换器的类型。罗德与施瓦茨公司的转换器不仅具有大动态范围的特点，而且操作非常方便，测量速度非常快。利用四端口网络分析仪和两个转换器可以进行两端口测量，无需使用外部信号发生器；当使用两端口网络分析仪时，需要使用一个外部信号发生器提供本振信号。
大动态范围
• R&S®ZVA-Z75：> 90 dB，典型值110 dB
• R&S®ZVA-Z90E：> 90 dB，典型值110 dB
• R&S®ZVA-Z110/Z110E：> 95 dB，典型值> 110 dB
• R&S®ZVA-Z140：> 85 dB，典型值> 100 dB
• R&S®ZVA-Z170：> 75 dB，典型值> 90 dB
• R&S®ZVA-Z220：> 75 dB，典型值> 90 dB
• R&S®ZVA-Z325：> 60 dB，典型值> 70 dB
• R&S®ZVA-Z500：> 50 dB，典型值> 65 dB
输出功率可调
罗德与施瓦茨转换器提供以下输出功率：
+4 dBm (R&S®ZVA-Z75)
+2 dBm (R&S®ZVA‑Z90E)
+3 dBm (R&S®ZVA-Z110)
典型值+2 dBm (R&S®ZVA-Z140)，
典型值−5 dBm (R&S®ZVA‑Z170)，
典型值−12 dBm (R&S®ZVA-Z220)，
典型值−17 dBm (R&S®ZVA Z325)
典型值−24 dBm (R&S®ZVA‑Z500)。
当使用R&S®ZVA-Z75/-Z110/-Z170 时，利用转换器顶部的控制旋钮，可以手动使功率降低25dB；当使用R&S®ZVA-Z140/-Z220/-Z325 时，可使功率降低20 dB。该特性的用处很大，可帮助避免被测设备过载－例如当测量低噪声放大器时。
电子功率控制
R&S®ZVA 能使R&S®ZVA Z90E 转换器的输出功率降低20dB，R&S®ZVA Z110E 转换器的输出功率降低25 dB。该功能可在放大器压缩测量时进行功率扫描和功率校准。
自动参数设置
如果使用R&S®ZVA-K8 转换器控制选件，R&S®ZVA 和R&S®ZVT 固件可操作罗德与施瓦茨转换器。网络分析仪根据选择的转换器类型自动设置正确的频段和必要参数，校准时，分析仪自动为选择频段提供相应的校准套件。不仅如此，网络分析仪还能限制向转换器同轴电缆输入口输送的输出功率，从而达到保护转换器的目的。
操作方便

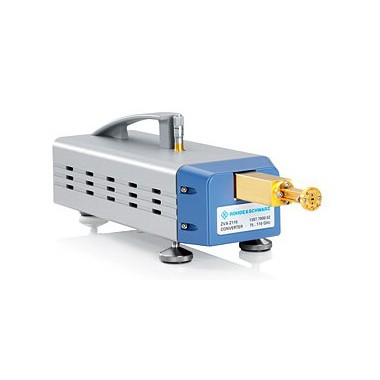

为了便于使用，转换器的波导连接头被装在一根由转换器内伸出的长条上，用螺栓固定的法兰接头使用非常方便，从而为转换器的校准和与被测设备的连接提供了方便。转换器可放置在三个或四个高度可调的支脚上，使用三个支脚时更利于测试端口法兰的对准。转换器不带风扇—在对粉尘敏感的环境中使用时更具优势，转换器配备了测试端口适配器，因而可以使用其它厂家的校准工具箱，并有效地防止转换器的波导连接头发生磨损。
多端口和真差分测量
通过同时使用三个或四个转换器，可分析多端口设备，如耦合器。测量装置可基于一台R&S®ZVA24、R&S®ZVA40、R&S®ZVA50 或R&S®ZVA67和一台R&S®SMF100A信号发生器以及每个测试端口连接一台转换器。也可以使用一台R&S®ZVT20 代替。R&S®ZVT20（六端口配置）带有三个内部信号源，允许同时连接四台转换器，并且不必使用外部信号发生器。
利用三端口或四端口测试装置可以分析差分设备。具有电子功率控制的转换器尤其适合用来生成真差分信号（真差分模式）。
脉冲测量
转换器还可以进行脉冲测量－例如用来测量脉冲放大器。它同时适用于脉冲平均扫频测量、脉内扫频测量和脉冲包络测量。
校准
通过R&S®ZV-WR15/-WR12/-WR10/-WR08/-WR06/-WR05/WR03或R&S®ZV -WR02波导校准工具箱可进行校准，校准数据被存储在分析仪固件内，并可自动载入。校准套件中包含下列标准：
• 短接件
• 隔片
• 隔片2 (R&S®ZV-WR05/-WR03/-WR02)
• 固定匹配件
• 滑动匹配件（可选）
当连在一起时，隔片和短接件形成一个标准的偏置短接校准件，“直通”是由直接相互连接转换器的两个波导输出口来实现。可使用滑动匹配件代替固定匹配件，为此，罗德与施瓦茨公司提供两种类型的校准套件－有滑动匹配件的校准套件和无滑动匹配件的校准套件。
