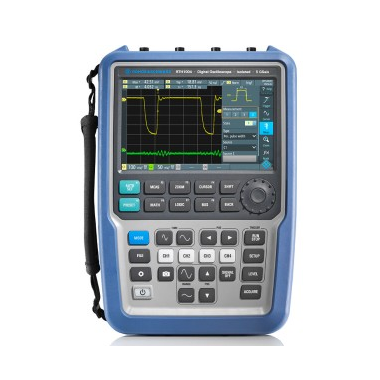

罗德与施瓦茨R&S RTH1002-60Mhz手持数字示波器

RTH1002-60Mhz手持数字示波器

主要特点
• 60MHz-500MHz带宽，5GS/s采样率；
• 隔离通道；CAT IV 600V/ CAT III 1000V
• 10-bit ADC
• 高达5万次/秒波形捕获率
• 电容触摸屏和按键操作
• 五合一功能：高性能示波器、逻辑分析仪、协议分析仪、数据记录仪和数字万用表
• IP51防护等级，满足军标环境要求
• 可通过WLAN和以太网进行操控和快速数据传输号

垂直系统
输入通道 双通道型号 2 个示波器通道， 1 个数字万用表
四通道型号 4 个示波器通道
大输入电压 BNC 输入 CAT IV 300 V (RMS)、424 V (Vp)
带 R&S®RT-ZI10 探头或 R&S®RT-ZI11 探头 CAT IV 600 V，CAT III 1000 V
输入灵敏度 2 mV/div 至 100 V/div
系统垂直分辨率 9 位 （ADC 10 位）
采集和水平系统
大实时采样率 1/2/4 通道激活 5/2.5/1.25 Gsample/s
采集存储器 1/2/4 通道激活 500/250/125 ksample/ 通道
实时波形捕获率 大 50000 波形 /s
时基范围 1 ns/div 至 500 s/div
逻辑分析仪 （MSO）功能（选件：R&S®RTH-B1）
输入通道 / 存储深度 8 个逻辑通道 /125 kSample
带宽 / 采样速率 250 MHz/1.25 GSample/s
数字触发系统
触发模式 自动，正常，单次
触发类型 高级触发选件（R&S®RTH-K19） 14 种触发类型
示波器自动测量
自动测量 33 种测量类型
模板测试
模板定义 可定义容限设置
违规动作 无动作、蜂鸣报警、停止采集
历史和分段存储（选件：R&S®RTH-K15）
分段数 多达 5000 个
协议触发和解码
支持的协议 （选件：R&S®RTH-K1, R&S®RTH-K2） I2
C, SPI, UART/RS-232/RS-422/RS-485
数据记录仪
同时记录通道数 4
测量速度 每秒 1/2/5 次测量
存储深度 每个记录通道 2 Msample
数字电压表 / 数字万用表
分辨率 双通道型号（数字万用表） 10000 计数
四通道型号（数字电压表） 999 计数
电压和电流 电流测量使用可选的电流探头和分流器 DC，AC，AC + DC
温度 使用 PT100 温度探头
电阻，通断，二极管测试， 仅双通道型号
电容，频率
通用数据
外形尺寸 W × H × D 201 mm × 293 mm × 74 mm
(7.91 in × 11.54 in × 2.91 in)
重量 含电池 2.4 kg (5.3 lb)（标称）
IP 等级 IP51，遵从 IEC60529 标准
屏幕 7.0" LC TFT 800 × 480 像素彩色显示屏
接口 USB Host, USB Device，LAN，无线局域网（选件）

从 50 MHz 至 4 GHz 带宽
完整的产品系列
R&S®RTO：分析更快，看得更多。
高动态范围，带宽至 4GHz，每秒 1 百万次的波形捕获率。
R&S®RTE：操作简便，功能强大。
测量更值得信赖，更多分析工具，更快测量结果。
R&S®RTM：开机，测量，完成。
当其它示波器还在启动时即开始测量。
R&S®HMO3000：日常示波器。
给您带来分段存储的优越性能。
R&S®HMO 紧凑型：，紧凑。
功能强大，节省空间。
R&S®HMO1002：令人印象深刻。
包括任意波形发生器和电压表功能。
R&S®Scope Rider：两分钟体验，一见倾心。
坚固且便携式设计，具备实验室性能。
14
系列 R&S®RTO1000 R&S®RTE1000 R&S®RTM2000
带宽 ❙ 4 GHz ❙ 2 GHz ❙ 1 GHz
❙ 2 GHz ❙ 1.5 GHz ❙ 500 MHz
❙ 1 GHz ❙ 1 GHz ❙ 350 MHz
❙ 600 MHz ❙ 500 MHz ❙ 200 MHz
❙ 350 MHz
❙ 200 MHz
大采样率     20 Gsample/s 5 Gsample/s 5 Gsample/s
大存储深度 800 Msample 200 Msample ❙ 20 Msample
❙ 460 Msample ( 选件 )
分段存储 标配 标配 选件
显示屏 ❙ 10.4" ❙ 10.4" ❙ 8.4"
❙ 1024 × 768 像素 ❙ 1024 × 768 像素 ❙ 1024 × 768 像素
❙ 触摸屏 ❙ 触摸屏
MSO 混合信号选件 ❙ 400 MHz 带宽 ❙ 400 MHz 带宽 ❙ 400 MHz 带宽
❙ 16 通道 ❙ 16 通道 ❙ 16 通道
❙ 5 Gsample/s ❙ 5 Gsample/s ❙ 2.5 Gsample/s
❙ 200 Msample ❙ 100 Msample ❙ 20 Msample
分析功能
标配 频谱分析 /FFT FFT
模板测试
历史模式
选件 串行总线触发和解码
电源分析
HD 高分辨率模式 历史模式
I/Q 接口 高级频谱分析
抖动分析
一致性分析
