品牌：: 日本NF

产品名称：双极性电源

产品型号：BA4850

生产厂商：日本NF

产品数量：不限

产品单价：电议

产品介绍

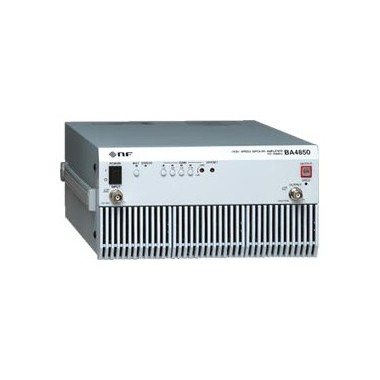

BA4850 高速双极性电源

频率带宽 BA4850:DC∼50MHz
高输出电压/电流 BA4850:±20V ±1A
上升速率高
输出阻抗
双极性输出可以供给（Source）·吸收（Sink）正负电压、电流的4象限运行
丰富的功能输出极性切换功能、输出范围切换功能、输出监视功能、输出ON/OFF的外部控制、DCbias(偏置)加法运算功能、DC偏移调整功能

BA4825 BA4850
提供稳定的输出
BA系列高速双极性电源是一种能够处理从直流到高50MHz信号的宽频带、高速、高电压（大300Vp-p）、可输出双极性（正负两极性）电压电流的功率放大器。一般直流电源只能提供单方向电流，而BA系列的运行范围跨越4个象限，所以不但能提供正电压和负电压，而且对于电流既能供给（Source）、也能吸收（Sink）。

	BA4825	BA4850
频率带宽	DC∼2MHz	DC∼50MHz
高输出电压/电流	100Vrms (300Vp-p) 0.5Arms	±20V ±1A
上升速率高	500V/μs	6000V/μs
输出阻抗	0.5Ω+1.5μH 以下 (typ.)	3.3Ω+0.01μH 以下 (typ.)
双极性输出	可以供给（Source）·吸收（Sink）正负电压、电流的4象限运行
丰富的功能	输出极性切换功能、输出范围切换功能、输出监视功能、输出ON/OFF的外部控制、DCbias(偏置)加法运算功能、DC偏移调整功能	输出极性切换功能输出ON/OFF的外部控制 DC偏移调节功能

高速双极性电源除了BA系列产品还有与其频率范围输出电压输出电流等各不相同的HSA系列产品(全部为6种系列产品)。为了选择适合您的机种请把HSA系列产品也一并考虑。
适用于电容性·电感性负载
一般情况下，如果用交流电源驱动含有电容器或电感线圈的负载，会导致来自负载一侧的逆向电流。在这样的情况下，用通常的电源和放大器的话可能无法驱动。但是如果采用BA系列的产品，即使在电压和电流的方向相反的“吸收”(Sink）情况下也能运行。所以，对于压电元件和电感线圈那样的电容性·电感性负载，也能够稳定地运行（输出）。
宽频带·高速·高电压
BA4850的频带宽度为DC∼50MHz、上升速率为6000V/µs，即使对于上升迅速的脉冲信号和复杂波形信号也能够忠实再现。BA4825的频带宽度为DC∼2MHz、高输出电压为300Vp-p，即使对于大型压电元件和显示元器件，也能够富富有余地进行驱动。因为无论机型都能从直流开始输出的所以能够轻松实现对于添加了偏移的波形和正负非对称波形的放大。
低输出阻抗
在整个频带，都保持着极低的输出阻抗（BA4825为0.5Ω＋1.5µH以下typ）。通过小程度的抑制接入负载所引起的电压下降达，可大限度地引出其功率.
丰富多样的功能
变更输出范围的量程切换功能*1
对输出添加直流（偏置）的DC偏置加法运算功能*1
使包含在输出中的DC偏移为零的DC偏移调节功能
配备输出电压监视端子（BNC，监视器比1/100) *1
监控电表（输出电压/电流切换) *1
可从面板开关或外部控制输出的ON/OFF
利用输出极性切换功能（INVT），既可作为同相放大器，也可作为反相放大器使用。如果利用反相输出，用2台BA系列产品，可轻松地进行将输出电压和进行功率提高到2倍的BTL *2连接
有A、B两个输入系统，只需一按按钮即可完成输入的切换和加法运算*1
输入阻抗可在50Ω/10kΩ之间切换*1.
可用后面板上的DIP开关来设置开机时的设定。
电源输入是适应于世界各地的AC100V∼230V
*1 : BA4825 的功能*2 : 平衡无变压器（Balanced Transformerless）
频率

	BA4825	BA4850
频率带宽	DC∼2MHz	DC∼50MHz

输出

	BA4825		BA4850
大输出电压	±150V量程(额定电阻负载200Ω)		±20V (额定电阻负载 50Ω) : DC∼20MHz ±14.2V (额定电阻负载 50Ω) : 20MHz∼50MHz
	100Vrm以上	40Hz∼500kHz
	70Vrms以上	500kHz∼1MHz
	40Vrms以上	1MHz∼2MHz
	±150V量程 (额定电阻负载450Ω)
	±150V (300Vp-p)	DC∼500kHz
	±100V (200Vp-p)	500kHz∼1MHz
	±56V (112Vp-p)	1MHz∼2MHz
	+250V量程 (额定电阻负载1250Ω)
	-50V∼+250V	DC∼500kHz
	+40V∼+240V	500kHz∼1MHz
	+80V∼+200V	1MHz∼2MHz
	-250V量程 (额定电阻负载1250Ω)
	-250V∼+50V	DC∼500kHz
	-240V∼-40V	500kHz∼1MHz
	-200v∼-80V	1MHz∼2MHz
额定输出电流	0.5Arms (±150V量程、额定电阻负载200Ω)		±1A DC
输出功率	50W（额定值）大50W		大约8W
运行模式	恒定电压（CV）
输出极性	同相或反相（由面板上开关切换）
小振幅频率特性	DC∼100kHz ±0.5 dB 100kHz∼2MHz +1 -3 dB 条件：输出振幅20Vrms，1kHz基准		DC∼100kHz ±0.5dB 10 kHz∼5 MHz +1 -3dB 条件：输出振幅±4V，1kHz基准
增益设定功能	固定：×1 ×10 ×20 ×50 可变：×1 (CAL) to ×3 连续设定增益为固定×可变		固定：×1 ×2 ×5 ?1?7×10 可变：×1 (CAL) to ×3 设定增益为固定×可变
上升速率	500V/μs以上		6000V/μs以上
输出DC偏置	调节范围： ±0.5V 以上（输入端子短路）
输出DC偏移	±200V以上可由前面板上的开关切换ON/OFF		-
输出阻抗	0.5Ω + 1.5μH以下（typ.）		3.3Ω + 0.01μH 以下（typ.）
输出端子	BNC连接器（前面板） Lo侧通过机箱接地
监视输出	输出电压的1/100，同相		-
监控电表	显示输出电压或输出电流（开关切换）		-
输出ON/OFF	前面板上的开关、或者外部控制输入

输入

	BA4825	BA4850
大输入电压	±10V
端子数	2（A输入：前面板，B输入：后面板）（输入形式为A输入、B输入、或者A输入＋B输入）	1（前面板）
输入端子	BNC连接器，Lo侧通过机箱接地
输入阻抗	5Ω/10kΩ切换	50Ω

其他

	BA4825	BA4850
保护功能	输出过电流，输出过电压，电源部分异常，内部温度异常
外部控制输入输出	输出ON/OFF，以及其他
开机时的设定	可用后面板上的DIP开关来设置开机时的设定（BA4825为10个项目，BA4850为4个项目）
电源输入	AC100V∼230V ±10% (但250V以下) 50Hz/60Hz ±2Hz
功率消耗	350VA以下	200VA以下
运行温度·湿度范围	0 to +40ºC 5∼85%RH (但是，湿度为 1∼25g/m³无结露)
外形尺寸 (mm)	258(W)×132.5(H)×390(D) (不包括突起部分)
重量	约7kg

BA4825的输出电压·电流范围
AC的情况 DC的情况

压电元件的驱动·评价
对使用压电变换器、压电传动装置等的压电元件进行驱动和评价时，需要有高电压和高速性能。BA系列不但输出的电压高，而且输出的阻抗极小，所以静电容量很大的压电元件也能得到良好的阶跃响应。

显示屏元器件的测试·评价
FED、液晶等平面显示屏，其驱动需要高电压，其响应特性的评价需要高速上升率。采用BA系列产品，利用其高电压输出和上升速率高的特点，可进行准确的驱动测试和评价。
作为信号发生器·脉冲信号发生器的功率放大器
评价功率元器件性能时，要宽频带、高电压、大电价功率元器件性能，要在、高、大流状下行。利用BA系列产品的宽频带、高速、高电压输出等性能，可用各种波形、各种脉冲模式、以及任意波形进行元器件的评价和测试。
磁性材料的磁化特性（B-H曲线）测量
可用于测量铁氧体和非晶型材料等磁性材料的B-H曲线。因为BA系列产品具备测量B-H曲线所必需的高频率（50MHz）、高电压输出、对于电感性负载的高稳定性等性能，所以能进行再现性优越的测量。
纳米技术·微型机电系统（MEMS）领域中的弹性表面波超声波电机·栉齿型电极的驱动
电容器的高频纹波测试
喷墨应用技术的开发
二极管、可控硅整流器（SCR）等半导体特性测试
继电器、开关等的特性测试
IC卡的研究·开发
用于技术领域的研究开发和实验的驱动放大器···等
