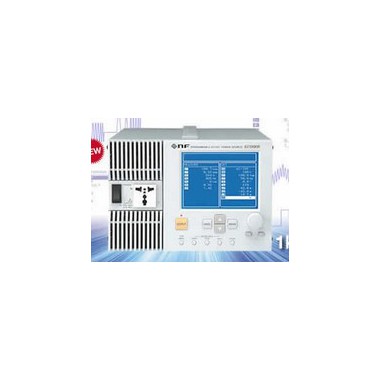

日本NF EC1000S可编程交流电源

丰富的测量功能
本产品具有高精度的测量功能，不仅能测量电压和电流还可以测量频率、负载的功率因数和峰值系数（CF）以及谐波电流。在大型显示屏（5.7英寸）上，同时显示出设定值和测量值，具有良好的视觉效果。
测量项目  输出电压（有效值、直流平均值、峰值）

用序列功能对输出进行自由的编程
对设备和元件的电源测试用输出变化模式，可以在主机上提前进行编程（交流·直流模式各一个序列）。另外，本机器不仅可以输出任意波形，还可以同时扫描频率和电压。无论何时何地都能再现同样的测试结果。
序列功能简介
序列数：交流/直流模式以及输出量程各一个序列
步骤数：多255（1个序列内）、短0.1ms/步
步骤数：多255（1个序列内）、短0.1ms/步

使用控制软件可使测试和测量更加便捷、更加贴近客户的需求
附属的控制软件具有如下功能：
便捷的“记录功能”，可读取和保存测量数据，便于编制报告、进行数据分析
“序列功能”可自由地进行一系列输出变化模式的编辑、执行、保存等
“任意波形制作功能”可简单地制作复杂的波形。无论在产品开发或试制时，都能使测试和测量得到全方位和高水准的支持。

齐备电源的基本性能和功能
丰富多彩的输出模式
2通过2种运行模式和4种信号源模式的组合，可设定8种输出模式。可根据不同用途，选择佳模式

交流（AC）
具有范围宽广的交流输出电压和输出频率，可对电子设备进行各种各样的测试和测量。

AC200V输入时

直流（AC+DC）
在直流模式时，可在直流分量上面叠加交流分量（正弦波、方波、任意波形）进行输出。当然，也可作为直流电源来使用。本产品适用于DC/DC变换器的测试和电容器的脉动测试。

AC200V输入时
大输出峰值电流
对于电容输入型整流负载，可流过的峰值电流多可达大输出电流的4倍。（峰值系数为4）
限制功能
通过预先设定输出电流（峰值电流/平均电流）的大值，可以限制输出电流。在开发评估中，可以防止产生异常电流以保护试制产品。

能够以0.1°的精度设定输出ON时的电压相位（投入相位）。在进行负载的突入电流评价等场合本功能非常有效。
通过设定范围限制功能，可设定输出电压和频率的上下限。并有效地防止误操作等引起的负载故障。
通过外部控制的输入输出，可进行输出的ON/OFF以及序列控制。
标准配置USB接口。可用电脑进行控制软件的操作以及各种测试和测量的控制
外部信号输入时，可作为功率放大器来使用。另外，还可将内部信号与外部信号进行加法运算。
使用外同步功能，可使输出频率与外部信号或者电源的频率同步。
用设定存储器，可储存（store）和读取（recall）30套设定内容。

追求使用的方便性
小型·轻量
实现了小型化（宽度263mm）和轻量化（约9.5kg）。可放置在作业台上进行使用，节省空间，便于携带，并可使用在各种场合。
大型显示器
配备了大型液晶显示器的操作面板（5.7英寸、附有背光灯），并同时显示设定值和测量值，故具有良好的视觉效果。
型输出插座
在前面板上配备了型输出插座（AC），适用于世界各国的电源插头。
适用于世界各地的电源输入
电源输入的范围为AC90V∼250V，世界各国均可适用。电源输入端子采用连接简单的AC输入型端子。电源部分采用PFC（输入功率因数控制），由此降低输入电流和谐波电流。
适用机器和领域
 DC电源组
 家电设备
 OA 通信设备
 汽车电装品
 电容器 继电器 开关等电子零部件

测试对象和用途
 电源电压的变动测试
 电源电压失真系数的耐量测试
 消耗功率的评价
 负载功率因素的测量
 作为测试·测量信号的功率放大器
 作为生产·检测线电源
 作为研究室实验室的稳压电源
