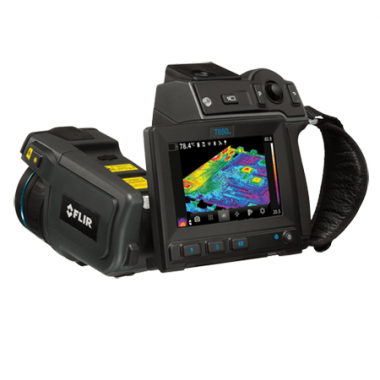

美国菲力尔FLIR T630sc红外热像仪

41.3 mm

15° × 11.3°

f/1.0

7.5 - 14 µm

24.6 mm

25° × 19°

f/1.0

7.5 - 14 µm

13.1 mm

45° × 33.7°

f/1.0

7.5 - 14 µm

特写镜头100 µm

64 x 48 mm

f/1.0

7.5 - 14 µm

特写镜头50 µm

32 x 24 mm

f/1.0

7.5 - 14 µm

特写镜头25 µm

16 x 12 mm

f/1.0

7.5 - 14 µm

系统概览

探测器类型

非制冷微测辐射热计

波长范围

7.5 – 13.0 μm

分辨率

640 × 480

探测器像元间距

17μm

NETD

<20 mK

<30 mK

电子业/ 成像技术

时间常数

<8 ms

帧速

30 Hz

动态范围

14 位

数字数据流

实时辐射= USB 至PC
实时非辐射= MPEG 通过USB 至PC

热像仪记录辐射

实时温度
校准的影像记录30Hz 时至SD 卡

无

模拟视频

DVI 超过HDMI

GSP

位置数据用图像存储

命令与控制

USB、WiFi

测量

标准温度范围

-40°C 至+150°C (-40°F 至+302°F) +100°C 至+650°C (+212°F 至+1202°F)

精度

精度: +/- 1 °C +/- 1% （有限范围），+/- 2 °C +/- 2%

光学

热像仪f/#

f/1.0, 集成镜头18 mm (25°)

可选镜头

88.9 mm (7°), 41.3 mm (15°), 24.6 mm (25°),13.1 mm (45°), 6.5 mm (80°)

特写镜头/ 显微镜

特写(25 μm), (50 μm), (100 μm)

焦距

连续自动或手动（机动和触觉）

图像显示

热像仪显示

触摸屏/4.3 英寸LCD 显示器(1024 × 600)
LCD 取景器(800 x 600)

自动定向保持屏幕温度数据

以垂直或水平方向保持屏幕温度数据

自动增益控制

手册、线性、直方图、DDE

图像分析

点温仪、区域、自动冷/热检测、温差、等温线、报警

点温仪、区域、自动冷/热检测、温差、等温线、报警、线温分布

图像标注

60 秒声音、文字、4 个标记、草图

可视图像

集成式可视热像仪的5.0 兆像素

MSX^® 增强/画中画

将可视细节添加至热图像/P-i-P 技术将热细节叠加在可视图像上

UltraMax^™ 图像增强

借助软件将像素提高至4 倍。

通用

工作温度范围

-15°C 至50°C（5°F 至122°F）

存储温度范围

-40°C 至70°C（-40°F 至158°F）
