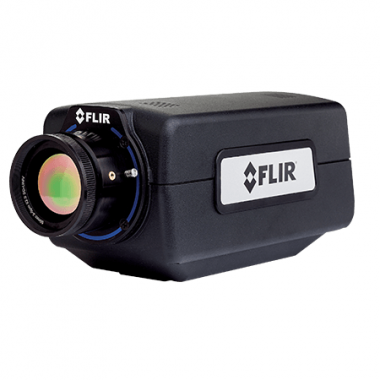

美国菲力尔FLIR A6700sc中波红外热像仪

探测器

探测器类型

应变层超晶格（SLS）

FLIR 锑化铟（InSb）

光谱范围

7.5 - 10.5 μm

3 - 5 µm 或1 - 5 µm

分辨率

640 × 512

探测器像元间距

15 µm

NETD

<30 mK

<20 mK （一般20 mK）

势阱容量

7.2 M 电子

可操作性

>98%

>99.8% （一般>99.95%）

传感器的冷却

FLIR 闭式循环旋转

电子设备/成像

读出

快照模式（FLIR 4 通道）

读出模式

异步集成并读取；异步集成然后读取

同步模式

同步输入、同步输出、触发输入

帧同步

同步输入、同步输出、触发输入

积分时间

480 纳秒至687 秒

帧速（全窗口）

可编程0.0015Hz 至125Hz

可编程0.0015Hz 至60Hz

可编程0.0015Hz 至125Hz

子窗口模式

用户定义尺寸，集中于图像

大帧速 （@ 小窗口）

4,175Hz (16 x 4)

480 Hz

4,175Hz (16 x 4)

动态范围

14 位

数字数据协议

以太网（以太网版本2.0）

模拟视频

NTSC / PAL

命令与控制

以太网和RS-232

GenICam 和RS-232

测量

标准温度范围

-20°C 至650°C（-4°F 至1,202°F）

-20°C 至350°C（-4°F 至662°F）

可选温度范围

直至1,500°C (2,732°F)
直至2,000°C (3,632°F)

精度

读数的±2°C 或±2%

光学数据

热像仪f/#

2.5 或4.0

可选镜头

13mm、25mm、50mm、100mm、200mm

3-5μm：13mm、13mm（轻度失真）、25mm、50mm、100mm（所有镜头均为f/2.5）
1-5μm: 25mm、50mm、100mm （镜头为f/2.5）

显微镜

不适用

1x （此镜头为f/4，要求f/4 的摄像头）

焦距

手动

滤波

镜头后面，自定义冷滤波

可拆卸 镜头或固定件后面 可选”冷“滤波器

图像显示

模拟调色板

灰度+ 色彩

可选8 位

自动增益控制

手册、线性、直方图均衡、DDE

变焦

视频缩放自动可选：
全分辨率= 1x、1/4 分辨率= 2x

视频缩放自动可选：
1× 用于全视窗和1/2视窗，2× 用于1/4 视窗

通用

工作温度范围

-40°C 至50°C（-40°F 至122°F）

存储温度范围

-55°C 至80°C（-67°F 至176°F）

海拔

0 至10,000 英尺运行、0 to 70,000 英尺不运行

冲击/ 振动

40 g、11 msec ½ 正弦波脉冲/ 4.3 g RMS 随机振动、全部3 轴

电源

24 VDC （< 50 W 稳定状态）

重量（不含镜头）

5 lbs

尺寸（长x宽x高）

8.5 × 4.0 × 4.3”

基座

2 × ¼”-20、1 × 3/8”– 16、4 × 10/24

13 mm

40.5° × 32.9°

f/2.3

7.5 - 9.5 µm

25 mm

21.7° × 17.5°

f/2.3

7.5 - 9.5 µm

50 mm

10.9° × 8.8°

f/2.3

7.5 - 9.5 µm

100 mm

5.5° × 4.4°

f/2.3

7.5 - 9.5 µm

200 mm

2.75° × 2.2°

f/2.3

7.5 - 9.5 µm

13 mm

40.5° × 32.9°

f/2.3

3.0 - 5.0 µm

25 mm

21.7° × 17.5°

f/2.3

3.0 - 5.0 µm

50 mm

10.9° × 8.8°

f/2.3

3.0 - 5.0 µm

100 mm

5.5° × 4.4°

f/2.3

3.0 - 5.0 µm

特写镜头15 µm

9.6° × 7.7°

f/4.0

3.0 - 5.0 µm

25 mm

21.7° × 17.5°

f/2.3

1.0 - 5.0 µm

50 mm

10.9° × 8.8°

f/2.3

1.0 - 5.0 µm

100 mm

5.5° × 4.4°

f/2.3

1.0 - 5.0 µm
