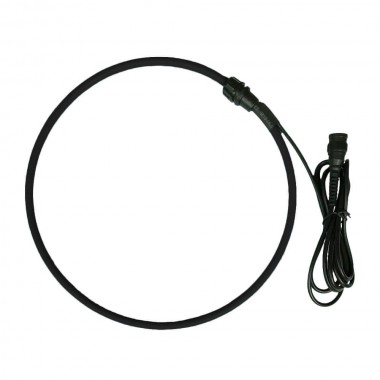

征能电子 ES100RD系列罗氏线圈电流传感器（带积分器）

ES100RD系列罗氏线圈电流传感器（带积分器）

功能：交流漏电流、大电流、高次谐波电流、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测

检测方式：柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流

线圈直径：φ8mm

量程：0A～10kA

分辨率：0.1A

输出：0.3mV/A 3mV/A 30mV/A 三档(可订制0-5V, 4-20mA 等输出)

精度等级：±1.0%FS (50Hz/60Hz)；23℃±2℃，70%RH以下，导线处于线圈中心位置)

相位误差：≤1°(50Hz/60Hz；23℃±2℃)

输出接口：BNC接头（选配音频插头、香蕉插头、裸线）

FR100RD罗氏线圈电流传感器，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度极高。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。主要用于交流漏电流、大电流、高次谐波电流、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测。搭配积分器，易于集成到其他设备， 如：电能表现场校验仪、多功能电能表、示波器、数字万用表、电缆识别仪、电缆故障检测仪、双钳式接地电阻测试仪、双钳式相位伏安表、数字式电流记录仪等，可在不断电的状态下，对多种电参量进行测量和比对。

FR100RD柔性线圈电流传感器线圈部分无任何裸露金属导体，非接触测量，安全可靠；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量范围宽、精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境。
