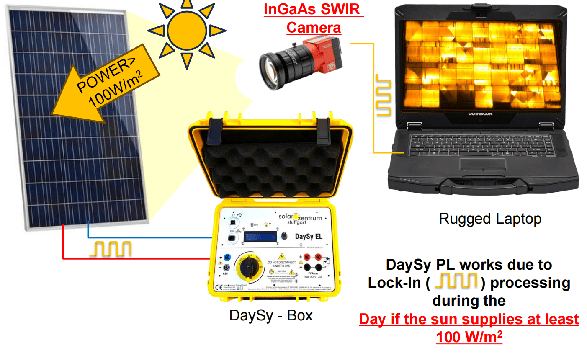

光伏组件/组串PL测试仪Daysy PL——测试原理

Daysy PL测试仪通过光致发光原理，‌使用太阳光对组件激发，‌使得材料中的电子从基态跃迁到激发态，‌然后在回到基态时发出荧光。‌通过InGaAs SWIR相机捕捉荧光信号，‌进而获得组件缺陷信息。

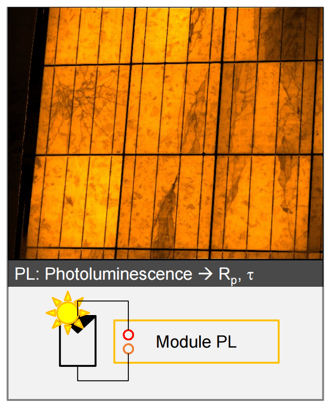

PL测试图像

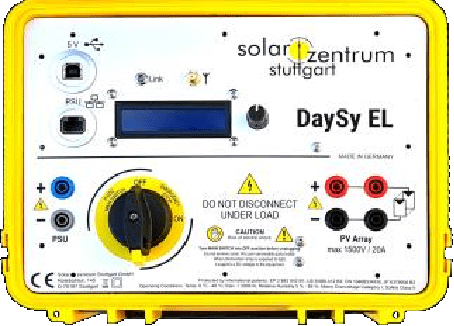

Daysy PL测试仪主机

☆ 输出功率：1500V/20A

☆ 作用：DC转换为高频脉冲信号

☆ 附件：GPS天线，相机触发装置，MC4线，USB线等附件

☆ 供电：100 – 240 Vac

☆ 重量：5KG

☆ 尺寸：20x15x10 cm

☆ 防护：IP 54

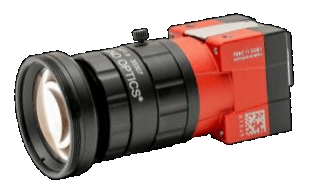

组件/组串PL测试仪—成像系统

☆ 图像分辨率：24MP（NightSy）

                         1MP or 5MP（DaySy）

☆ 作用：EL信号捕捉、传输、处理

☆ 光学传感器：Si CCD 和 InGaAs

☆ 核心技术：频率锁相

☆ 配套附件：

       图像处理软件

       长短焦距镜头

       笔记本电脑

       相机和笔记本电脑三脚架等

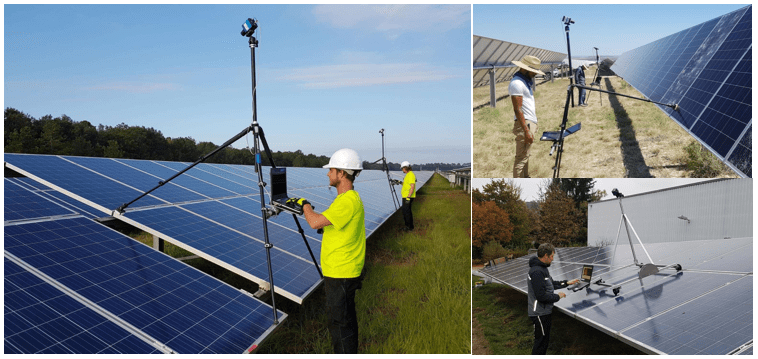

组件/组串PL测试仪——现场实测

组件/组串PL测试仪—技术参数

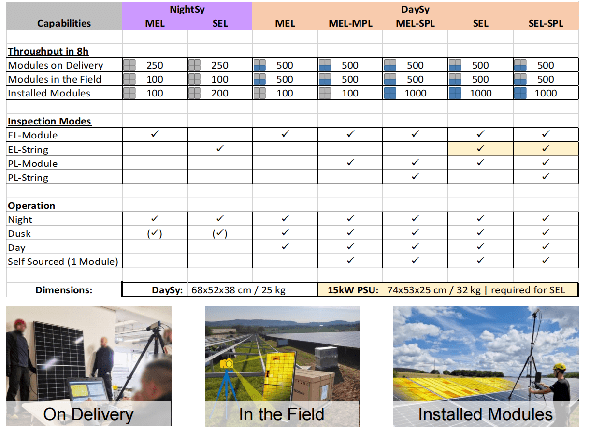

组件/组串PL测试方案——选型指南

☆ 针对不同应用场景的组合方案

☆ 通用的测试主机Daysy-Box

☆ 每个方案都可通过购买密钥轻松升级（部分需要升级相机和电源）

☆ 可租赁有时间限制的临时密钥方便应对突发检测项目

组件日用PL测试仪——选型指南

组件白天PL测试仪DaySy-MPL

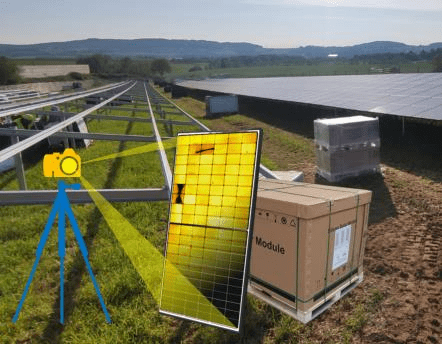

☆ 适用于白天对单个组件进行PL测试

☆ 适合来料检测或现场PL抽检

☆ 可升级日用组串PL测试系统或组串EL/PL测试系统

组串白天PL测试仪DaySy-SPL

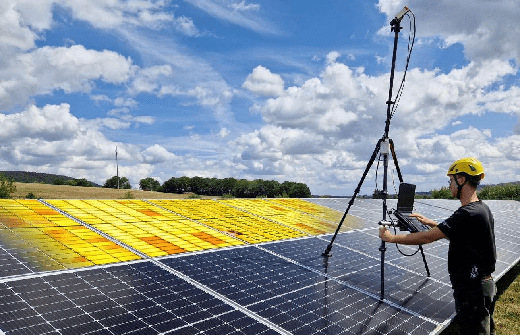

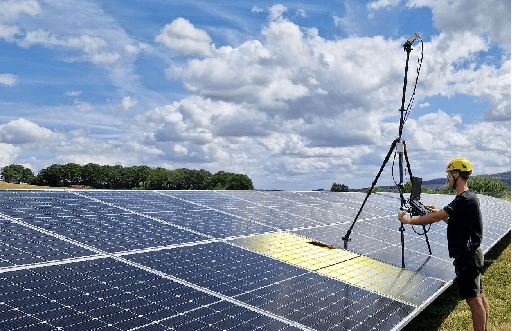

☆ 适用于白天对组串进行PL测试

☆ 适合现场无供电情况PL批量检测

☆ 可升级组件/组串EL测试系统

组件日用PL一体机DaySy-MPL

☆ 适用于白天对单个组件进行EL&PL测试

☆ 适合来料检测或现场EL抽检

☆ 可升级组串EL/PL测试系统
