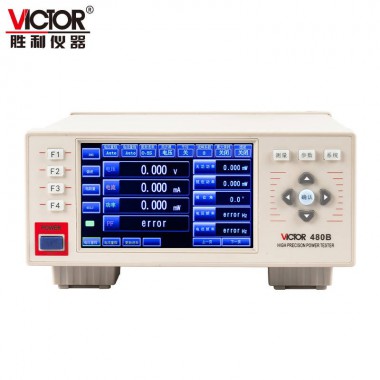

胜利 VICTOR 480B高精度功率计

测量功能

电压、电流、功率、功率因数、相位角、频率、电能累计、安时累计、谐波、电能计时

带宽

DC: 0.5Hz～1KHz

输入方式

电压电流均为浮置输入

显示更新

显示刷新周期0.1秒~5秒可设

线路滤波

截止频率500Hz

A/D转换

采样周期约70μS，24位，电压，电流同时采样

输入阻抗

电压输入阻抗约2MΩ、电流输入阻抗低档约0.5Ω，高档约4mΩ。外部传感器信号输入端子输入阻抗根据输入电压变化而变化，10V时约100kΩ，  2V时约20 kΩ。

校零方式

每次换量程时或每次改变测量模式时校准零点。

测量模式

RMS（真有效值）  VOLTAGE MEAN（电压整流平均，电流真有效值）  AC（交流）  DC（直流）

整机功耗

< 10VA

通讯接口

USB（标配）,RS-232/485（标配）,以太网（选配）

功能

测量范围

误差

最小分辨率

电压

0.5V～600V

DC              ±（读数的0.1％＋量程的0.2％）

0.5Hz ≤f ≤45Hz  ±（读数的0.1％＋量程的0.2％）

45Hz≤f≤66Hz   ±（读数的0.05％＋量程的0.1％）

66Hz≤f≤1KHz    ±（读数的0.1％＋量程的0.2％）

0.001V

电流

0.05mA～45A

0.01mA

有功功率

U*I*PF

DC           ±（读数的0.1％＋量程的0.2％）

0.5Hz≤f≤45Hz ±（读数的0.3％＋量程的0.2％）

45Hz≤f≤66Hz  ±（读数的0.05％＋量程的0.1％）

66Hz≤f≤1KHz ±（读数的0.2％＋量程的0.2％）

0.001mW

功率因数

0.01～1

0.5lz≤f≤66Hz ±0.01

66Hz≤f≤1KHz ±0.02

0.001

频率

0.5Hz～1KHz

0.1％

0.001Hz

电能累计

0～999999MWh

0～-99999MWh

DC            ±（读数的0.1％＋量程的0.2％）

0.5Hz≤f≤45Hz ±（读数的0.3％＋量程的0.2％）

45Hz≤f≤66Hz ±（读数的0.05％＋量程的0.1％）

66Hz≤f≤1KHz ±（读数的0.2％＋量程的0.2％）

0.0001mWh

安时累计

0～999999MAh

0～-99999MAh

DC            ±（读数的0.1％＋量程的0.2％）

0.5Hz≤f≤45Hz ±（读数的0.1％＋量程的0.2％）

45Hz≤f≤66Hz ±（读数的0.05％＋量程的0.1％）

66Hz≤f≤1KHz ±（读数的0.1％＋量程的0.2％）

0.0001mAh

电能计时

99999h

± 2秒/小时

1秒

谐波

1～50次

精度等级：

B级IEC61000-4-7

      基波频率最高分析次数

10Hz-65Hz    50

65Hz-100Hz   32

100Hz-200Hz  16

 200Hz-400Hz  8

0.01

电源

AC 100V～240V  45～440Hz  DC 100V～300V

显示屏尺寸

800x480点阵彩色液晶触摸显示屏

机身颜色

灰白色

机身重量

约2.8KG

机身尺寸

215mmx88mmx300mm

标准配件

三插电源线、说明书、通讯软件、RS232通讯线、RS485通讯线

标准内包装

纸箱

外包装尺寸

35*28*19cm

标准包装数量

1

标准包装箱毛重

约3.0KG
