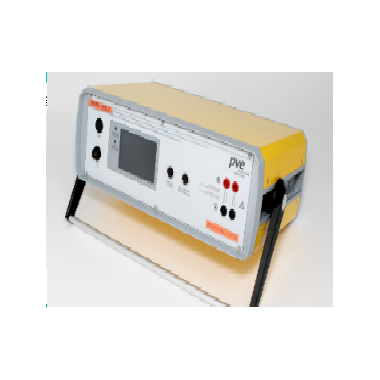

高美测仪GMV-I PVPM1000C 组件I-V曲线及功率测试仪

光伏电站太阳能组件I-V曲线及功率测试仪PVPM1000C测量户外不同温度和辐照度条件下组件的功率、开压、短路电流以及Z大功率点电压电流并转化为STC标准条件下数据，同时能够通过算法计算出串联电阻Rs，方便查找组件以及组件连接问题。

光伏电站测试仪

光伏电站太阳能组件I-V曲线及功率测试仪PVPM1000C主要用途：

光伏组件污渍和灰尘遮挡损失

光伏阵列温升损失

光伏组件功率衰降

光伏系统串并联失配损失

光伏电站太阳能组件I-V曲线及功率测试仪PVPM1000C测量范围：

电压：25v/100v，500v/1000v

电流：2A/5A/10A/20A

温度：-40°C-+100°C与Pt1000

辐照度：0-1300W/m2（标准传感器）

光伏电站太阳能组件I-V曲线及功率测试仪PVPM1000C技术参数：

☆ 微型工业PC32Bit，实时时钟，无机械运动部件

☆ Z大采样率100千赫兹

☆ 分辨率0.01V-0.25V，0.005A-0.01A(取决于SEL范围)

☆ 准确的a/d转换器0.08%的FSR±1LSB

☆ 精度峰值功率测量：±5%

☆ 重复精度：±2-3%

☆ 单次测量持续时间：20ms至2秒，避免受测模块电容特性的影响

☆ 数千次测量的非易失性数据存储

☆ 集成Pt100或Pt1000温度传感器的辐照参考传感器(Phox)测量辐照度和电池温度

☆ 其他商用传感器，例如ISET-传感器®可以使用可靠的电缆连接

☆ 测试中PVPM和组件之间的四线电缆避免了电压的错误测量

☆ 附加测量被测试组件的后表面温度(Pt100RTD的第二输入可用)

☆ 在可选择的时间间隔内连续长期测量I-V曲线

☆ 电流和电压的范围可以按任何顺序组合

☆ 设备自动选择Z佳范围。

光伏电站太阳能组件I-V曲线及功率检测仪PVPM1000C显示：

☆ TFT显示器，RGB颜色，LED背光，分辨率480x272像素，强光显示

光伏电站太阳能组件I-V曲线及功率检测仪PVPM1000C操作：

· 触摸屏操作菜单

· 通过Windows软件交替操作和评估，通过USB2.0标准电缆连接

光伏电站太阳能组件I-V曲线及功率测试仪PVPM1000C电源：

· 锂电池99.6Wh（连续运行~8小时）

· 外部电源宽范围输入(90-263Vac，47-63Hz，40W，输出16Vdc)，UL批准

· 集成电池充电器，具有蓄电池过载保护

· 显示电池状态与LED在前面板

光伏电站太阳能组件I-V曲线及功率测试仪PVPM1000C尺寸

· 宽度：48厘米，高度：16厘米，深度：37厘米，重量：约8.5公斤
