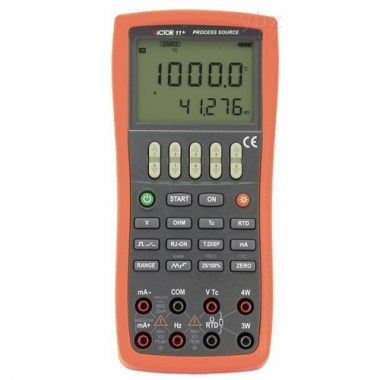

VICTOR 11+过程信号源

描述：VICTOR 11+过程信号源具有高精度输出现场所需的各种过程参量，适用于现场温度变送器、压力变送器、DCS、PLC等系统的调试和校准，并在石油化工、生物制药、工业自动化、大专院校和科研机构等领域的得到了广泛的应用。

VICTOR 11+过程信号源产品特点

1、输出的基本精度达0.02%，输出显示为6位。

2、输出功能：直流电压、直流电流、欧姆、模拟变送器、热电偶、热电阻、频率、脉冲、开关量。

3、直流电流输出时，可提供25%和的手动步进、自动步进及自动斜坡的输出功能。

4、热偶输出时，可提供高精度的自动冷端补偿，℃或℉的温度显示。

5、可外配高精度的测温探头，准确度：±0.2℃。

6、大屏LCD多重数据显示，可同时显示：直流电流和%值、热偶、热阻的温度值及其对应分度值等。

7、操作性能*键盘配置，输出设定的增减键与LCD上显示设定值按位对应。

VICTOR 11+过程信号源技术指标

[ 适用于校准后一年内、23℃±5℃、35～70%RH、精度= ±（设定值%+量程%）]

功能	量程	输出设定范围	分辨力	准确度	备注
直流电压 DCV	100mV	-10.000mV～110.000mV	1μV	0.02+0.01	大输出电流0.5mA
	1000mV	-100.00mV～1100.00mV	10μV	0.02+0.01	大输出电流2mA
	10V	-1.0000V～11.0000V	0.1mV	0.02+0.01	大输出电流5mA
直流电流 DCmA	20mA	0.000mA～22.000mA	1μA	0.02+0.02	在20 mA时，大负载1KΩ电阻模拟变送器时，外部供电5～28V
欧姆 OHM	400Ω	0.00Ω～400.00Ω	0.01Ω	0.02+0.02	激励电流为±0.5~3mA 激励电流为±0.1~0.5mA时，加0.1Ω附加误差精度中不包含引线电阻
	4KΩ	0.0000KΩ～4.0000 KΩ	0.1Ω	0.05+0.025	激励电流为±0.05~0.3mA 精度中不包含引线电阻
	40KΩ	0.000KΩ～40.000 KΩ	1Ω	0.1+0.1	激励电流为±0.01mA 精度中不包含引线电阻
热电偶 TC	R	0°C～1767°C	1°C	0°C ～100℃: 1.5°C 100°C ～1767℃: 1.2°C	采用ITS-90温标精度中不包含冷端补偿的误差
	S	0°C～1767°C	1°C	0°C ～100°C : 1.5°C 100°C～1767℃: 1.2°C
	K	-200.0°C～1372.0°C	0.1°C	-200.0°C～-100.0°C: 0.6°C -100.0°C～400.0°C: 0.5°C 400.0°C～1200.0°C: 0.7°C 1200.0°C～1372.0°C:0.9°C
	E	-200.0°C～1000.0°C		-200.0°C～-100.0°C : 0.6°C -100.0°C～600.0°C : 0.5°C 600.0°C～1000.0°C : 0.4°C
	J	-200.0°C～1200.0°C		-200.0°C ～-100.0°C : 0.6°C -100.0°C ～800.0°C :0.5°C 800.0°C ～1200.0°C :0.7°C
	T	-250.0°C～400.0°C		-250.0°C ～400.0°C : 0.6°C
	N	-200.0°C～1300.0°C		-200.0°C～-100.0°C: 1.0°C -100.0°C～900.0°C: 0.7°C 900.0°C～1300.0°C : 0.8°C
	B	600°C～1820°C	1°C	600°C ～800°C :1.5°C 800°C ～1820°C :1.1°C
	L	-200.0°C～900.0°C	0.1°C	-200.0°C ～0.0°C : 0.7°C 0.0°C ～900.0°C : 0.5°C
	U	-200.0°C～600.0°C	0.1°C	-200.0°C ～0.0°C :0.7°C 0.0°C ～600.0°C : 0.5°C

一般特性

工作温度及湿度

0 to 50ºC, ≤80%RH 无凝露

40 to 50ºC, ≤70%RH

储存温度及湿度

-25 to 60ºC, ≤90%RH无凝露

显示及背光

段式LCD双显示

白色LED背光

电源

4 x 1.5V AAA碱性电池供电

尺寸及重量

205 × 95 × 42（mm），约500g

标准配件

测试表笔（H000000） 1付
工业测试导线（H000002） 1付
鳄鱼夹（H010000） 1付
1.5V AAA碱性电池 4节
备用保险50mA/250V 1只
备用保险63mA/250V 1只
产品操作指南 1本
产品使用说明书 1本

选件

热偶转接头（H200000）
钩式测试表笔（H000004）
CALCT温度探头（A000019）
CA充电器（A000020）
CA便携式直流电源（A000021）
CA通讯转接模块（A000022）

热电阻 RTD	Pt100 385	-200.0°C～800.0°C	0.1°C	-200.0°C ～0.0°C : 0.3°C 0.0°C ～400.0°C : 0.5°C 400.0°C～800.0°C : 0.8°C	采用ITS-90温标 Pt100、Cu50、Cu10激励电流为： ±0.5~3mA 激励电流为： ±0.1~0.5mA时，加0.5℃附加误差 Pt200、Pt500、Pt1000激励电流为±0.05~0.3mA 精度中不包含引线电阻
	Pt200 385	-200.0°C～630.0°C		-200.0°C ～100.0°C : 0.8°C 100.0°C ～300.0°C : 0.9°C 300.0°C ～630.0°C : 1.0°C
	Pt500 385	-200.0°C～630.0°C		-200.0°C～100.0°C : 0.4°C 100.0°C～300.0°C : 0.5°C 300.0°C～630.0°C : 0.7°C
	Pt1000 385	-200.0°C～630.0°C		-200.0°C ～100.0°C : 0.2°C 100.0°C ～300.0°C : 0.5°C 300.0°C ～630.0°C : 0.7°C
	Cu10	-100.0°C～260.0°C		1.8°C
	Cu50	-50.0°C～150.0°C		0.6°C
频率 FREQ	100Hz	1.00Hz~110.00Hz	0.01Hz	±2个字	1～11 Vp-p方波电平准确度： ±5％读数+0.5V 50%占空比负载>100KΩ
	1KHz	0.100KHz~1.100KHz	1Hz
	10KHz	1.0KHz~11.0KHz	0.1KHz
	100KHz	10KHz~110KHz	2KHz	±5个字
脉冲 PULSE	100Hz	1～100000cycles	1cyc	±2个字	1～11 Vp-p方波电平准确度： ±5％读数+0.5V 50%占空比负载>100KΩ
	1KHz
	10KHz
开关量 SWITCH	100Hz	1.00Hz～110.00Hz	0.01Hz	±2个字	场效应管开关大开关电流电压/电流：+28 V/50mA
	1KHz	0.100KH～1.100KHz	1Hz
	10KHz	1.0KHz～11.0KHz	0.1KHz
	100KHz	10KHz～110KHz	2KHz	±5个字
