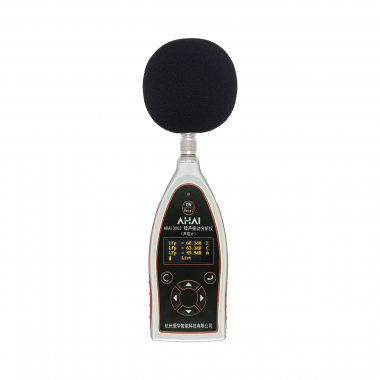

爱华智能 AHAI 3002-1 本安型噪声振动分析仪

传感器

        AHAI 6101 加速度传感器

        注：禁止使用其它型号的振动传感器。

频率范围

测量范围

当用户所配加速度计的灵敏度不同时，测量范围随之不同；
      测量范围以灵敏度为3 mV/m·s-2，频率为 80 Hz为参考:

 主要测量指标

apeak’，a_rms,a_p-p,vpeak，v_rms，v_p-p，dpeak，d_rms，d_p-p，VLa,T，a_max，v_max，d_max，VLa_max，a_min，v_min，d_min，VLa_min，频率指示。

截止频率

记录功能

(选配）

       采样间隔1秒到600秒可设置

数据记录

（选配)

记录内容：关闭或Type1～Type6

Type1：ap，vrms，dp_p，3

Type2：arms、vrms、drms，3

Type3：VLwh，VLa，2

Type4：1/3OCT下的加速度有效值

Type5：a,v,d的有效值、峰值和峰峰值

Type6：a,v,d的有效值、峰值、峰峰值和1/3 OCT下的加速度短时有效值

记录间隔：1 s～600 s可选

1/3OCT频谱分析功能

(选配)

——符合 GB/T 3241-2010

——滤波器类型：并行(实时)倍频程，以10为底，G=103/10

——滤波器中心频率

48 kHz采样频率：20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、 630 Hz、800 Hz、1k Hz、1.25k Hz、1.6k Hz、2k Hz、2.5k Hz、3.15k Hz、4k Hz、5k Hz、6.3k Hz、8k Hz、10k Hz、12.5k Hz、16k Hz。

——实时分析：同时完成所有中心频率。

——主要测量指标：频带加速度1秒值（L1s）、频带加速度最大值(Max)、频带加速度最小值(Min)、频带加速度等效值(Leq,T)

手传振动测量

(选配)

——测量范围：80～170 dB （注：以10-6m/ S2为参考0 dB）

——频率范围（参考点：80 Hz,10m/s2 ）：

8～1000 Hz  ± 1 dB

5～1600 Hz  ± 2 dB

——主要测量指：awh,4h、VLwh,T、VLwh_max、VLwh_min。

噪声部分

传声器

AHAI5225型预极化测试电容传声器

测量范围

28 dB(A)～132 dB(A)；35 dB(C)～132 dB(C)；50 dB(Z)～132 dB(Z)；

其他频率线性范围：

31.5 Hz：28 dB(A)～92 dB(A)；12.5 kHz：28 dB(A)～127 dB(A)。

注1：该测量范围在缺省灵敏度级下，测量范围随灵敏度级变化。

注2：未注明级别时，表示适用于所有级别，下同。

频率范围

10 Hz～20 kHz。

频率计权

并行A、C、Z计权

时间计权

并行F(快)，S(慢)，I(脉冲)

基本功能

Lp、Leq,t、Leq,T、Lmax、Lmin、Lpeak、SEL等

准确度

符合 GB/T 3785.1-2023/IEC 61672-1:2013  1级。

其他指标

数据存

贮

4 MB Flash RAM

其它存贮

8组参数模板，128个测点名，64次校准记录

测量时间

1 s到24 h

日历时钟

每月误差小于1分钟

数据接口

RS232/RS485、直流信号、交流信号

显示

1.5寸128×64点阵OLED屏

功耗

（基本

功能）

<80 mA/5 V

电源

4节AAA碱性电池：连续工作约10 h；

外接电源及接口：5V/1A，USB Type-C口或DB9座接入

主机尺寸

172×69×26（ mm）

使用条件

—— 气       温：-10 ℃～50 ℃。

—— 相对湿度：25 %～90 %。

—— 气    压：65 kPa～108 kPa
