IKA HABITAT生物反应器

核心参数

罐体容积：

0.5-10L

通气系统：

内置4个独立气路(N2, O2，空气和CO2)

PH控制：

范围：0 - 14 pH；精度：0.02

溶氧控制：

范围：0-200%；精度：0.3%

温度控制：

范围：0-100摄氏度；精度：0.2

简介

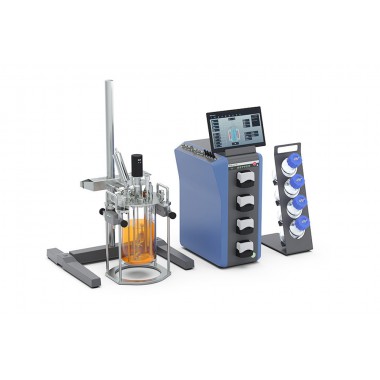

HABITAT ferment cct 是一款专为细胞培养和微生物发酵设计的生物反应器，配备控制塔套装和多功能软件，支持监测和控制各种生物过程。其主要特点包括：紧凑设计、大屏幕平板电脑操作界面、混沌混合模式、多传感器监控系统、精确的气体供应控制以及灵活的操作模式。此外，它还支持校准管理和符合FDA标准的软件版本。该设备适用于多种生物反应需求，具有高效、精准和便捷的特点。

HABITAT ferment cct

HABITAT ferment cct 控制塔套装特别适合于细胞培养应用，并对生物过程进行监测和控制。套装中的控制塔带有供气、补液、传感器和温控的所有接口，平板电脑（含软件）用于对生物反应器进行简单直观的操作。除了具备跟 HABITAT ferment控制塔套装一样的监测指标外，您还可以选择在 cct 控制塔上连接 CO2、电导率和浊度传感器。

控制和监测

将平板电脑与控制塔连接后，借助直观易用的软件，可轻松地控制和监测生物过程和所有相关测试参数。根据培养的类型，您可以选择批次培养、补料培养和灌注/连续培养的操作模式。新的混沌混合（Chaotic Mixing）功能确保更快和更有效的混合。10.4 英寸的平板电脑允许在其主屏幕上直接访问所有驱动器。软件还可进行清晰的校准管理，图表展示及完整的过程记录。可选配符合 FDA CFR Part 11 要求的软件版本。

供气

内置4个独立气路(N2, O2，空气和CO2) 的质量流量控制器，确保精确、单独可调的供气，满足不同细胞的培养需要。流量可达 1-20000 cc/min。

补液

4 个集成的Watson Marlow泵，方向和速度可调，方便泵入和泵出不同的液体(如酸，碱，消泡剂，补料试剂)。

传感器

HABITAT ferment cct 通过以下传感器进行过程监控：

• pH

• DO（溶氧）

• 温度

• 液位

• 消泡

• CO2

• 电导率

• 浊度

温控

与 IKA 恒温器（如 HRC 2 basic/control高低温循环器）搭配使用，以保证培养过程中温度的恒定和精确控制。

产品特点

> 紧凑，节省空间的设计，尺寸：223 x 402 x 450mm (WxDxH)

> 大屏平板电脑，易于操作（10.4 英寸）

> 直观，易于使用的多功能软件

> 4 个集成快速蠕动泵 (Watson Marlow)

> 接口：USB，PC，RS232，以太网，外部信号输入，外部泵，一次性罐体，恒温器

> 数据存储

> 内置 4 个质量流量控制器用于供气：N2、O2、空气和 CO2 等

> LED 状态灯：指示灯直接报错

备注：一套生物反应器由控制塔套装和独立可选的罐体套装构成。

技术参数

Controller Fermenter

运行方式 定时、连续和程序操作

显示屏 Tablet PC

Operation touch screen

Data memory size 32 GB

Auto restart after power failure 是

Ethernet interface 是

Single use reactor interface 是

Thermostat interface 是

Ext. pump interface 是

Filter heater 是

Stirring motor 是

Calibration guide tepmerature 是

Calibration guide pH 是

Calibration guide pO2 是

pH - temperature compensation 是

Mode hose filling 是

Stirrer control mode off, manual, profile, Cascade-pO2 control, chaotic

速度范围 1 - 2200 rpm

转速偏差 >= 100 rpm ±2 %

转速偏差 <= 100 rpm ±5 rpm

转速显示 TFT

转动可逆方向 是

计时器 是

计时器显示 TFT

时间设置范围 1 - 120 min

Heating blanket 是

加热输出功率 250 W

加热温度控制 TFT

温度控制 PT1000

最低工作温度 5 - 60 °C

外接温度传感器接口 PT1000

温度显示 是

温度范围 0 - 100 °C

温度测量精度 0.1 K

温度控制精度 ±0.2 °C

最低温度限制。 0 °C

最高温度限制。 110 °C

固定安全温度回路 75 °C

pH值测量 是

pH control mode off, auto, profile

pH值显示 TFT

PH测量范围 0 - 14 pH

PH测量分析 0.01 pH

PH测量精确性 0.02 pH

Conncetion for pO2 sensor 是

pO2 control mode off, manual, auto, profile

Measurement range pO2 min. 0 %sat

Measurement range pO2 max. 200 %sat

Resolution pO2 measurement 0.01 %sat

Accuracy of pO2 measurement 0.3 %sat

Conncetion for turbidity sensor 是

Turbidity control mode Monitoring

Conncetion for conductivity sensor 是

Conductivity control mode Monitoring

Conncetion for CO2 sensor 是

CO2 control mode Monitoring

Gas in connection Air 6 mm

Gas out connection Air 6 mm

Gas in connection O2 6 mm

Gas out connection O2 6 mm

Gas in connection N2 6 mm

Gas out connection N2 6 mm

Gas in connection CO2 6 mm

Gas out connection CO2 6 mm

Aeration mode continuous & automatic

Display flowrate l/min, cc/min

输入压力 200 - 3000 mbar

Pressure out min. 200 mbar

Pressure out max. 1000 mbar

Flowrate Air min. 0 cc/min

Flowrate Air max. 20000 cc/min

Flowrate O2 min. 0 cc/min

Flowrate O2 max. 20000 cc/min

Flowrate N2 min. 0 cc/min

Flowrate N2 max. 20000 cc/min

Flowrate CO2 min. 0 cc/min

Flowrate CO2 min. 20000 cc/min

Measuring and control accuracy of the gas control units 2 % fsr

Peristaltic pump 是

Numbers of pump heads 4

Pump head function Acid, Base, AntiFoam, Level

Pump head Watson Marlowe 114DV

泵用软管数 4

Number of pump rollers 4

最小流量 1.0 ml/min

最大流量 270 ml/min

Pump Speed min. 100 rpm

Pump Speed max. 400 rpm

Pump reversible direction of rotation 是

Pump speed display TFT

内部水管最小内径 0.5 mm

内部水管最大内径 4.8 mm

Tube outer diamter min. 4.1 mm

Tube outer diamter max. 8.4 mm

软管材料 硅树脂

软管硬度 50 - 60 Shore A

外形尺寸 224 x 624 x 405 mm

重量 14 kg

允许环境温度 5 - 40 °C

允许环境条件 80%（高达31°C），线性下降至最大50（@40°C）

DIN EN 60529 保护方式 IP 20

RS 232接口 是

USB接口 是

WiFi接口 是

电压 100 - 240 V

频率 50/60 Hz

仪器输入功率 300 W

最大输入功率 1100 W

仪器输入功率 待机 10 W

Fuse 2x T5.0A 250V

/// 混合、温控、自动化、安全和设计的新标准

HABITAT 是 IKA 的新型智能实验室生物反应器。作为一款提供罐盖支架的生物反应器，HABITAT 确保了符合人体工程学的操作和整齐的实验室环境。与恒温循环器连用时，它可用作发酵罐。连接上灯板，它又变成了光生物反应器。
