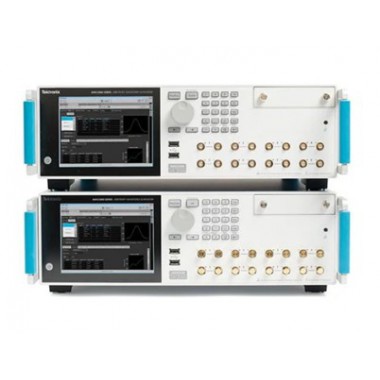

AWG5200 任意波形发生器

厂商名称：泰克/TEKTRONIX

产品型号：AWG5202/AWG5204/AWG5208

在信号产生领域，AWG5200系列任意波形发生器(AWG)通过前沿创新技术为工程师和研究人员引领前进之路。AWG5200系列AWGs实现了无可比拟的信号保真度及同类产品中领先的采样率和存储深度，为复杂的RF基带信号发生应用和精密试验应用提供了优秀的信号模拟解决方案。基于高达5 GS/s采样率（内插时为10 GS/s）和16位垂直分辨率，AWG5200系列可以轻松的生成复杂信号，准确回放被捕获的信号。

　　主要性能指标

　　采样率高达10 GS/s（采用2x内插）

　　2通道、4通道和8通道配置

　　-70 dBc无杂散动态范围

　　16位垂直分辨率

　　每条通道2 G样点波形存储深度

　　主要功能

　　在一台仪器中为生成复杂的RF信号提供完整的解决方案

　　直接生成载波高达4 GHz的信号，而不需要外部RF转换

　　模拟真实世界对高速数字数据流的模拟影响

　　生成高精度RF信号

　　无杂散动态范围性能好于-70 dBc

　　创建长的复杂波形，而不会牺牲信号带宽

　　高达2 G样点的波形内存，支持以5 GS/s采样率播放长达400 ms的数据，及以2.5 GS/s采样率播放长达800 ms的数据

　　多机同步，实现多通道高速AWG系统

　　无需外部电脑支持即可实现所有操作

　　内置显示器和按钮可以直接从AWG前面板上迅速选择、编辑、播放波形，触发事件

　　通过回放捕获信号功能，模拟真实世界环境

　　可以在AWG上播放、编辑或重新采样使用示波器或实时频谱分析仪捕获的波形

　　平滑地从信号模拟过渡到真实世界测试环境

　　从第三方工具导入的矢量波形，如MATLAB

　　应用

　　为通信和国防电子测试生成RF/微波波形

　　直接输出高达4 GHz的RF信号

　　尖端电子、物理和化学研究

　　高速度低抖动信号源生成唯一指定的模拟信号、快速脉冲、数据流和时钟
