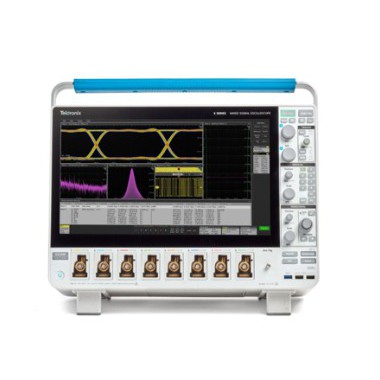

全新MSO6B系列 混合信号示波器

厂商名称：泰克/TEKTRONIX

产品型号：MSO68B/MSO66B/MSO64B

置信度（数字）

　　输入通道

　　4、6或8个FlexChannel®输入

　　每个FlexChannel提供：

　　一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者

　　使用TLP058逻辑探头时8个数字逻辑输入

　　带宽（所有模拟通道）

　　1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz、10 GHz（可升级）

　　采样率（所有模拟/数字通道）

　　实时：50 GS/s（2个通道），25 GS/s（4个通道），12.5 Gs/s（>4个通道）

　　插值：2.5 TS/s

　　记录长度（所有模拟/数字通道）

　　62.5 M点标配

　　125、250、500 M点或1 G点（选配）

　　波形捕获速率

　　>500,000个波形/秒

　　垂直分辨率

　　12位ADC

　　高分辨率模式下高达16位

　　标准触发类型

　　边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）

　　辅助触发≤5 VRMS，50Ω，400 MHz（仅于边沿触发）

　　标准分析

　　光标：波形、V条、H条、V&H条

　　测量：36

　　频谱视图频域分析，独立控制频域和时域

　　FastFrameTM：分段内存采集模式，最大触发速率>5,000,000个波形/秒

　　图：时间趋势、直方图、频谱和相位噪声

　　数学：基本波形代数、FFT和高级公式编辑器

　　搜索:搜索任何触发标准

　　抖动：TIE和相位噪声

　　选配分析

　　高级抖动和眼图分析

　　用户定义的过滤

　　高级频谱视图

　　射频对时间光迹（幅度、频率、相位）

　　数字电源管理

　　模板/极限测试

　　逆变器、电机和驱动器

　　LVDS调试和分析

　　PAM3分析

　　高级功率测量和分析

　　高级矢量信号分析(SignalVu-PC)

　　选配串行总线触发，解码和分析

　　I2C、SPI、eSPI、I3C,RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、1-Wire、MDIO

　　选配串行一致性测试

　　以太网、USB 2.0、汽车以太网、多千兆汽车以太网、工业以太网、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0

　　选配内存分析

　　DDR3调试、分析和一致性测试

　　任意/函数发生器1

　　50 MHz波形生成

　　波形类型：任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

　　数字电压表2

　　4位AC RMS、DC和DC+AC RMS电压测量

　　触发频率计数器2

　　8位

　　显示

　　15.6英寸(396 mm)TFT彩色

　　高清(1920 x 1080)分辨率

　　容性（多触点）触摸屏

　　连接性

　　USB主控（7端口），USB 3.0设备（1端口），LAN（10/100/1000 Base-T以太网），显示器端口，DVI-I，VGA

　　e*Scope®

　　使用标准网络浏览器，通过网络连接远程查看和控制示波器

　　保修

　　1年（标配）

　　尺寸

　　309 mm（12.2英寸）高x 454 mm（17.9英寸）宽x 204 mm（8.0英寸）深

　　重量：<12.88 kg（28.4磅）

　　由于最低的输入噪声及高达10 GHz的模拟带宽，6系列MSO为分析和调试当今GHz时钟和总线速率的嵌入式系统提供了最好的信号保真度。6系列MSO拥有极具创新的手指开合-滑动-缩放触摸屏用户界面，业内超大的高清显示器，以及最多8个FlexChannel®输入，每条通道可以测量一个模拟信号或8个数字信号，可以解决当前及未来棘手的挑战。
