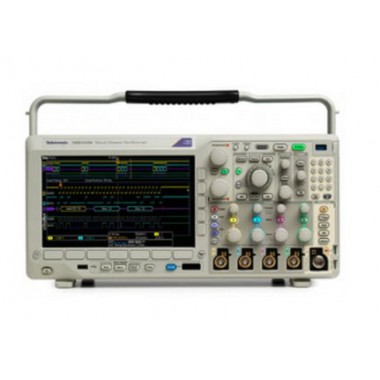

MDO3000系列混合域示波器

这是一种 6 合 1 示波器之集大成者，集成了一台频谱分析仪、一台任意函数发生器、一台逻辑分析仪、一台协议分析仪和一台数字电压表/计数器。 MDO3000 系列可以全面定制及全面升级，您可以现在或在以后需要时增加仪器和性能。

厂商名称：泰克/TEKTRONIX

产品型号：MDO3012/MDO3014/MDO3022/MDO3032/MDO3022/MDO3034/MDO3052/MDO3054/MDO3102/MDO3104

当今集成设计需要集成度与之相当的示波器，如 MDO3000 混合域示波器 (MDO) 系列。这是一种 6 合 1 示波器之集大成者，集成了一台频谱分析仪、一台任意函数发生器、一台逻辑分析仪、一台协议分析仪和一台数字电压表/计数器。 MDO3000 系列可以全面定制及全面升级，您可以现在或在以后需要时增加仪器和性能。

MDO3000系列混合域示波器主要性能指标

示波器

分为 2 条模拟通道和 4 条模拟通道两种型号
1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 带宽型号
带宽可以升级（高达1 GHz）
高达5 GS/s 的采样率
所有通道上 10 M点的记录长度
>280,000 wfm/s 的最大波形捕获速率
标配无源电压探头，3.9 pF 电容负载，1 GHz 、500 MHz 或 250 MHz 模拟带宽

频谱分析仪

标配： 9 kHz - 示波器带宽
选配： 9 kHz - 3 GHz
频率范围
超宽捕获带宽，高达 3 GHz

任意函数发生器（选配）

13 种预先定义的波形类型
50 MHz 波形生成功能
128 k 任意波形发生器记录长度
250 MS/s 任意波形发生器采样率

逻辑分析仪（选配）

16 条数字通道
所有通道上 10 M点记录长度
121.2 ps 定时分辨率

协议分析仪（选配）

支持 I²C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音频标准等串行总线

数字电压表（产品注册后免费提供）

4 位 AC RMS、DC 和 AC+DC RMS 电压测量
5 位频率测量

MDO3000系列混合域示波器主要特点

FastAcq™ 高速波形捕获速率，迅速发现难检异常信号
Wave Inspector® 控件，轻松导航及自动搜索波形数据
33 种自动测量和波形直方图，简化波形分析
TekVPI® 探头接口，直接支持有源探头、差分探头和电流探头，可自动确定标度和单位
9 英寸 (229 毫米) WVGA 宽屏彩色显示器
体积小，重量轻 - 仅厚 5.8 英寸（147 毫米），仅重 9.2 英磅（4.2 公斤）

MDO3000系列混合域示波器技术指标

	MDO3012	MDO3014	MDO3022	MDO3024	MDO3032	MDO3034
模拟通道	2	4	2	4	2	4
模拟通道带宽	100 MHz	100 MHz	200 MHz	200 MHz	350 MHz	350 MHz
上升时间（10 mV/格设置，50Ω 输入终端）	4 ns	4 ns	2 ns	2 ns	1.14 ns	1.14 ns
采样率（1 个通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s
采样率（2 个通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s
采样率（4 个通道）	-	2.5 GS/s	-	2.5 GS/s	-	2.5 GS/s
记录长度（1 个通道）	10 M	10 M	10 M	10 M	10 M	10 M
记录长度（2 个通道）	10 M	10 M	10 M	10 M	10 M	10 M
记录长度（4 个通道）	-	10 M	-	10 M	-	10 M
带有 MDO3MSO 选件的数字通道	16	16	16	16	16	16
带有 MDO3AFG 选件的任意函数发生器输出	1	1	1	1	1	1
频谱分析仪通道	1	1	1	1	1	1
频谱分析仪的标准频率范围	9 kHz - 100 MHz	9 kHz - 100 MHz	9 kHz - 200 MHz	9 kHz - 200 MHz	9 kHz - 350 MHz	9 kHz - 350 MHz
带有 MDO3SA 选件的频谱分析仪的可选频率范围	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz

	MDO3052	MDO3054	MDO3102	MDO3104
模拟通道	2	4	2	4
模拟通道带宽	500 MHz	500 MHz	1 GHz	1 GHz
上升时间（10 mV/格设置，50Ω 输入终端）	800 ps	800 ps	400 ps	400 ps
采样率（1 个通道）	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
采样率（2 个通道）	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
采样率（4 个通道）	-	2.5 GS/s	-	2.5 GS/s
记录长度（1 个通道）	10 M	10 M	10 M	10 M
记录长度（2 个通道）	10 M	10 M	10 M	10 M
记录长度（4 个通道）	-	10 M	-	10 M
带有 MDO3MSO 选件的数字通道	16	16	16	16
带有 MDO3AFG 选件的任意函数发生器输出	1	1	1	1
频谱分析仪通道	1	1	1	1
频谱分析仪的标准频率范围	9 kHz - 500 MHz	9 kHz - 500 MHz	9 kHz - 1 GHz	9 kHz - 1 GHz
带有 MDO3SA 选件的频谱分析仪的可选频率范围	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz	9 kHz - 3 GHz
