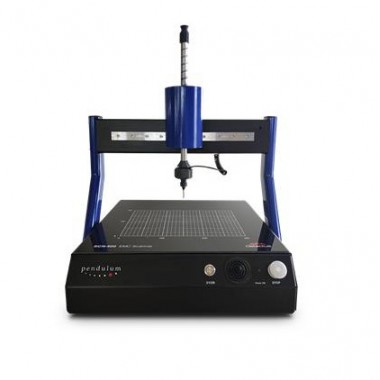

瑞典Pendulum SCN 系列 EMC 扫描仪

SCN系列有三种不同的尺寸，以适应大多数DUT的需要。将0.1 mm的高扫描分辨率与探头旋转相结合，以及一流的扫描软件，SCN系列可以提供强大的可视化EMC预兼容扫描测试。对于元器件/模块/组件高度起伏不同的电路板，可选的激光测距选件可以跟踪 DUT 的表面进行激光测距扫描，按照与 DUT 固定距离进行测量的要求，自动创建 DUT 的精确 3D 扫描路径模型。

一个完整的扫描仪系统由 EMC 扫描仪硬件套件、Detectus 扫描软件 （DSS）、频谱分析仪和运行扫描仪软件的 PC 组成。如果客户需要，Pendulum Instruments可以提供全部系统，但通常情况下客户已经拥有自己的 PC 和频谱分析仪。

将测试对象放在扫描坐标板上，一个小型近场探头按照扫描软件设定并可重复的路径在测试对象上方进行移动扫描，同时记录场强。在每个扫描位置上近场探头输出的信号由频谱分析仪测量，并传输到扫描仪软件。扫描系统软件将空间位置信息（X，Y，Z）与该位置的电磁辐射信号的频谱相结合，并显示详细的测量结果。

扫描器的步长为 0.1mm，可以在模块包装内部精确定位发射源，成本和 1mm 扫描仪相当。

您可以使用Pendulum Instruments标准近场探头套件扫描直到10 GHz频率范围的电磁辐射信号。如果用户拥有更高的频率，例如70 GHz，的近场探头，那们在通常情况下EMC扫描仪也可以连接使用这些探头进行扫描，扫描仪软件没有频率范围的限制，但客户的频谱分析仪需要能够支持这些探头更高的频率范围。

在 Detectus SCN 系列扫描仪中，您可以选择不同的扫描尺寸，以适应大多数的测试对象。扫描区域 （WxDxH） 如下所示：

200×100 mm (2D scanning without Z-axis and probe rotation)

200x100x100 mm (4D = 3D scanning with probe rotation)

300x200x100 mm (4D = 3D scanning with probe rotation)

600x400x300 mm (4D = 3D scanning with probe rotation)
