PEM CWT Ultra-mini

型号:CWT Ultra mini

电流:30A峰值至6kA峰值

高频带宽( -3dB):30MHz

精度(典型值):在线圈中心位置最高可达+0.2%

介绍:CWT Ultra mini系列罗氏线圈小到可以穿过TO-220半导体器件的脚。宽带宽高达30MHz(-3dB)和在宽温度范围内出色的高频性能，使该系列成为测量电力电子应用中脉冲电流和正弦波的理想选择。

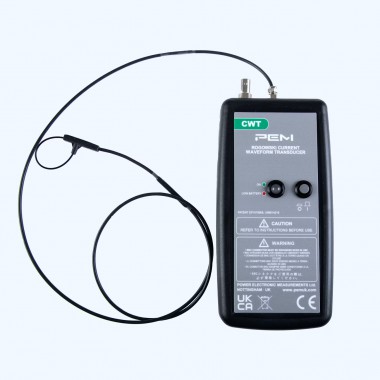

CWT Ultra-mini

配备极薄的夹式线圈（横截面为 1.6 毫米）。

CWT 超迷你 （CWTUM） 具有极薄的夹式线圈，横截面通常为 1.6 mm。 使用如此薄的线圈，甚至可以接触到电力电子转换器最难以触及的部分，而对被测电路的干扰可以忽略不计。

CWT Ultra-mini 是一款宽带交流电流探头，具有 BNC 输出，可连接到大多数类型的示波器或数据采集设备。

特征

1、宽工作温度 -40°C 至 +125°C。

2、（-3dB） 带宽，从几 Hz 到 30MHz。

3、仅以几个 pH 值加载被测电路。

4、线圈绝缘 1.2kV pk.

5、标准线圈长度（周长）为 80 毫米。更长的线圈长度很容易获得。

6、1.7mm（最大）横截面直径。

7、峰值 di/dt 能力高达 100kA/μs。

8、额定电流从 30A pk 到 30kA pk。

应用

1.电力电子电路中的开关电流波形：小至 TO-220 或 TO-47 的 MOSFET 或 IGBT 器件。

2.测量功率器件中半导体键合丝的功率损耗。

3.监控小型电感器、电容器、缓冲电路等中的电流

4.在存在大直流电流的情况下测量小交流电流（例如监测电容器纹波）。

5.电源转换器开发和诊断。

6.测量射频应用中的高频正弦电流、脉冲电流或瞬态电流。

标准和认证

1.CE 标志

2.符合 EMC EN61326-1

3.符合 IEC 61010-1;IEC 61010-2-032 标准

4.PEM Ltd 已通过 ISO9001：2015 标准认证

PEM 致力于为客户提供最高水平的质量，请在质量标准和合规性部分阅读有关我们如何努力实现这一目标的更多信息。
