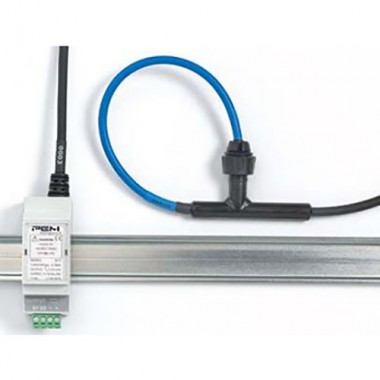

PEM RCTi

型号:RCTi

电流:250A峰值至50kA峰值

精度(典型值):1%

测量带宽(-3dB):0.6Hz~600kHZ/1MHZ

介绍:RCTi罗氏线圈是用于永久安装的电流传感器。Rogowski(感应)线圈易于安装且易于改装,薄，重量轻,灵活,可式安装。换能器的次级输出是与测量的初级电流成比例的瞬时电压，提供初级电流的精确,低成本,竞带测量。

一、罗氏线圈的产品概述

      PEM RCTi罗氏线圈是用于长久安装的电流传感器。Rogowski coil(感应)线圈易于安装且易于改装,薄，重量轻,灵活,可夹式安装。换能器的次级输出是与测量的初级电流成比例的瞬时电压,提供初级电流的精确,低成本,宽带测量。PEM RCTi通常用于电力和谐波计和分析仪,数字万用表,示波器,数据记录仪和数据采集卡。

二、罗氏线圈的产品优势

1.易于改装

2.在空间有限的应用中，安装简单

3.非侵入性 - 不需要从初级电路中获取电力

4.宽带至1MHz，可测量谐波成分或复杂波形（如感应加热、VF驱动、功率测量等

5.罗哥夫斯基线圈的尺寸可以指定独立于初级电流

6.不受磁饱和度的影响

7.本质上是安全的

8.相当于1级CT或更好

9.对中/大电流的低成本监测。

三、罗氏线圈的产品特点

1.可溯源的校准

（1）每台设备都有一个可追溯的校准证书

（2）无磁性材料意味着出色的线性度<0.1%的读数

2.完全隔离的测量

（1）隔离电源2kVdc

（2）线圈的额定电压为2kVpeak（耐受测试为4kVrms / 50Hz/60秒)

3.小型DIN导轨（或面板安装）外壳 - UL94 V-0等级

四、RCTi-3phase罗氏线圈产品选项

1.IP65压铸铝面板安装外壳（以前被称为IRF）。

2.隔离的BNC-BNC电缆分线选项

  在线圈和电子设备之间，以便于绕过现有的管道进行安装。标准电缆长久固定。

五、罗氏线圈符合的标准

1.通过CE认证

2.符合EMC EN 61326-1 2006标准

3.PEM有限公司是一家ISO9001:2008注册公司

4.符合IEC61010-1:2001

PEM RCTi罗氏线圈应用

（1）感应加热

在工业感应加热应用中, RCTi通常用于监测电流幅度和过零检测。通常, RCTi将反馈信号提供给电压馈送的中频逆变器,例如提供给SCR点火控制板。测量电流范围为500A至5,000A ,频率范围为几百Hz至10kHz。需要严格控制测量的相位误差以进行精确的过零检测。RCTi在该频率范围内具有非常小且高度可预测的相位误差。除了宽带操作外, RCTi还因其易于安装,可靠性和小尺寸而完美地适应了应用。电力公用事业和可再生技术

（2）太阳能

RCTi-3ph装置已部署在电网配电/住宅层( 120V / 240V ,分相, 60Hz )的储能系统中,以帮助减轻PV (光伏)在邻近供应中的高渗透率。这些影响包括负荷转移,调峰和太阳能紧固。RCTi测量250A ( RMS ,正弦波) , 60Hz标称值, 59.3-60.5Hz范围的电流,其中感兴趣的谐波高达40次谐波( 2.5kHz)。RCTi-3ph单元用于测量并将电网/负载电流报告回存储系统的控制器。RCTi测量允许通过推导报告的变量(例如功率(有功，无功,视在) , 功率因数角度以及净能量使用)来更好地控制和管理系统中的功率和能量流。RCTi可以轻松连接(特别是BNC选项允许通过导管轻松安装电缆),并且数据采集板 上的A/ D输出简单,只需要mini的扩展。Z后,它有一个内部隔离电源,用于分离控制接地,通过简单的屏蔽电缆和接地可以降低EMI。

（3）风能

Vatennfall与太阳能应用类似, RCTi已永远安装在将电网连接到海上风电场的子站中。RCTi罗氏线圈安装在各种输入馈电线 上,它们都是屏蔽电缆，但安装范围从132kV / 600A到690V / 6,000A。许多这些饲料都是室外的, PEM罗氏线圈为我们的RCTi传感器提供了适当的隔热材料,可以长期户外安装。RCTi连接到便携式电能质 量监测器,然后连接到无线发射器,该无线发射器连续地将关于负载电流的数据发送回子站控制中心(例如幅度,功率因数,谐波强度等)。

（4）高压直流( HVDC)应用

RCTi可用于各种HVDC操作。表面上它用于监控阀门/开关柜内的稳态交流电流。然而,为了保护目的,这款PEM电流探头还能够监测具有非常高的di /dt (超过1000A /μs )的大过载。RCTi传感器特别适用于此应用,因为在监测这些过载浪涌时不会损失精度或损坏。

（5）其他应用包括

1.VSD电机驱动器和发电机

2.大型泵和压缩机

3.建设服务

4.自定义版本.

5.Rogowski coil线圈浸入变压器油中

6.长线圈和电缆线
