CWT标准型

型号:CWT标准型

电流:30A峰值至600kA峰值

精度(典型值):在线费中心位置高达0.2%

高频带宽(-3dB):16MHz(300mm线圈)、10MHz(700mm线圈)

介绍:PEM CWT系列罗氏线圈,是目前世界上非常先进的宽带、大电流罗氏线圈。具有测量频段宽、体积轻薄、灵活等特点。

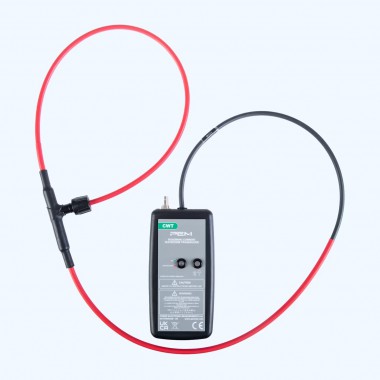

CWT - 基础型

一种易于使用的薄型、柔性、夹式罗氏线圈。

自 30 多年前率先推出宽带罗氏电流探头以来，PEM Ltd 一直在开发 CWT，以及现在的屏蔽 CWTHF，以提供最先进的宽带宽交流电流测量。

CWT 结合了易于使用的薄型、柔性、夹式罗氏线圈，能够精确复制快速开关电流波形，无论是正弦、准正弦、PWM 还是脉冲波形。

主要特点

对于< 600A 或 > 60kA 的电流，新型 CWTHF 可提供卓越的带宽和抗噪性。

型号覆盖 0.1Hz 至 16MHz 的范围。

额定电流从 600A pk 到 60kA pk。

峰值 di/dt 40kA/μs。

线圈绝缘 10kV pk.

8.5mm（最大）线圈横截面直径。

仅以几个 pH 值加载被测电路。

标准线圈长度为 300 毫米至 1000 毫米，但也有更长的线圈长度可供选择。

应用

电力电子开关电路中的电流瞬态测量。

雷击测量。

电源转换器开发和诊断。

高频 （hf） 正弦电流，例如感应加热。

在存在大直流电流的情况下测量小交流电流（例如监测电容器纹波）。

牵引、电机驱动和电力网络中的 EMC 测量。

测量故障电流或脉冲功率应用中的电流。

标准与合规性

CE 标志

符合 EMC EN61326-1

符合 IEC 61010-1;IEC 61010-2-032 标准

PEM Ltd 已通过 ISO9001：2015 标准认证

PEM 致力于为客户提供最高水平的质量，请在质量标准和合规性部分阅读有关我们如何努力实现这一目标的更多信息。
