Ray-Ran > X350 双柱万能试验机

描述

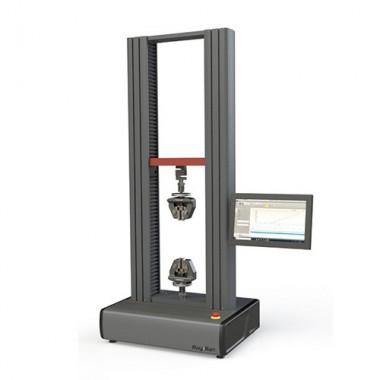

Ray-Ran X350 万能试验机是Ray-Ran产品系列中的中档机型。占地面积小的双柱机具有 5N 到 20KN 的范围，用于全球所有行业的材料测试、产品测试、研发和质量控制应用。采用先进的计算机技术全自动控制的测试系统，控制精度高，操作简单，测试结果准确。

设备在小于20kN的范围内可根据不同的标准的材料进行撕裂、摩擦、拉伸、弯曲、剥离、剪切等各项力学试验。

可选触摸屏平板电脑

当与可选的带有触摸屏控制的 IPC3 工业级平板电脑完成配对时，该机器将成为一个强大的独立系统，无需外部 PC 或笔记本电脑。使用全新的 Windows 10 操作系统并运行完整版 Ray-Ran 的 winTest 软件，该系统允许完全控制测试机器，并提供存储和访问无限的测试方法和结果。 附带的安装臂连接到机器立柱 T 形槽，高度、范围和视角可完全调节，让用户找到符合人体工程学的工作位置。规格：显示：15.6 英寸 1366×768 面板电阻式触摸屏，具有防反射、防污屏幕保护。QM87 芯片组、4xUSB3.0、3xCOM 端口 [RS232]、2xGigaLAN。CPU-i5-4300M 英特尔酷睿 i5 处理器，2.6GHz。4GB 1600MHz SODIMM DDR3 204-pin 2.5” 250GB, 固态硬盘 (SSD), SATA III 6GB/s。

规格

SKU:

应用： 拉伸试验, 材料测试, 样品测试, 压缩测试, 强度试验

材料： 塑料和聚合物, 复合材料, 弹性材料, 木材, 板材, 橡胶, 纺织品, 薄膜, 金属, 钢铁

载荷 : 5kN、10kN、20kN

载荷精度 : 优于 +/- 0.5% 读数，低至力值传感器容量的 1/1000

有效试验行程 mm : 1100

垂直间距 mm : 1275

位置控制分辨率 mm : 0.000001

最低速度 mm/min : 0.00001

最高速度 mm/min : 2000

速度精确度 : +/- 0.1% 在稳定条件下

全速时的最大力值 kN : 5 / 10 / 20

满载时最大速度 mm/min : 2000

数据采集率（在 PC 上） : 500 Hz（可选1000Hz）

PC连接 : 以太网（或通过适配器的USB）

机器结构 : 双柱，台式安装（可选底柜）

框架刚度 kN/mm : 50

重量 kg : 120

工作温度 ℃ : -10 至 +40

功率 kW : 0.45

功能和优点

高精度力值传感器，精度优于±0.5%， 低至力值传感器容量的 1/1000。

自动识别力值传感器和引伸计，并在设备上存储校准参数。

软件校准检查工具，用于即时验证机器精度。

800% 的过载能力，力值传感器无惧损坏。

高效率预加载自清洁滚珠丝杠，可实现快速，安静的测试。

配有密封的终身润滑端轴承。

十字头导向系统提供精确对准和平稳运行。

通过数字交流伺服和无刷伺服电机进行精密十字头控制，提供免维护操作和每转 4,000,000 步的位置控制。

高速数据采集系统，最多可支持4个同步通道。

6个用于附加设备的 I/O 通道，例如引伸计、千分尺、卡尺、天平等。

高刚度装载框架，带有坚固的专用钢十字头和刚性挤压支撑柱，带T型槽，用于附件安装。

过载、超程和冲击保护。

伸缩式盖板为滚珠丝杠提供额外的保护，防止灰尘和测试碎屑。

占地面积小，经济实惠的工作台和地板空间。

广泛的夹具和夹具，用于拉伸、压缩、弯曲、剪切、剥离和产品测试等。

提供范围广泛的接触式和非接触式引伸计，包括激光和视频型号。
