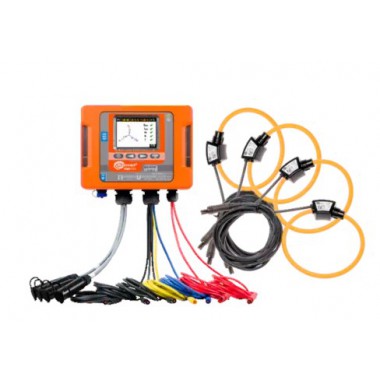

波兰sonel PQM-711 Pro 电能质量分析仪

• 通过内置的GSM调制解调器进行远程控制和数据传输。

• 防盗功能——位置发生变化时发送短信通知（内置GPS接收器）。

• 与GPS协议同步的实时时钟。

• 通过软件远程控制分析仪： Sonel Analysis (适用于 Windows 的 Wi-Fi 和 GSM) 或 Sonel Analysis Mobile (适用于 Android 的 Wi-Fi)。

• 瞬态高达 ±8000 V，最大采样频率 10 MHz。最小瞬态时间为 650 ns（仅限 PQM-711）

• L1、L2、L3、N、PE电压（五个测量输入） – 范围高达1000 V的平均值、最小值、最大值和瞬时值，可与电压互感器互操作。

• 电流 L1、L2、L3、N（四个测量输入）——平均值、最小值、最大值和瞬时值，电流测量范围高达 6 kA（取决于所使用的电流钳*），与电流互感器的互操作性。

• 测量高达 3000 Hz 的控制信号。

• 电流（CFI）和电压（CFU）的峰值系数。

• 频率范围在 40 Hz – 70 Hz 之间。

• 有功功率（P）、无功功率（Q）、畸变功率（D）、视在功率（S），并识别无功功率的性质（容性、感性）。

• 使用布德安努法和IEEE 1459法计算无功功率。

• 有功能量 (EP), 无功能量 (EQ), 视在能量 (ES).

• 功率因数，cosφ，tanφ。

• K因子（由谐波引起的变压器过载）。

• 电压和电流的最高可达50次谐波。

• 以组为单位测量的互谐波。

• 电压和电流的总谐波失真（THD）。

• 短期（PST）和长期（PLT）闪烁（IEC 61000-4-15 A级）。

• 电压（IEC 61000-4-30 A级）和电流不平衡。

• 包括波形记录的当前事件检测。

• 电流和电压事件记录，包含波形（最长1秒）和RMS1/2图，最大记录时间为30秒。

• 每次平均周期后的电流和电压波形记录。

*当前夹具属于可选配件，必须单独购买。

• 带额定频率 50/60 Hz

• 带额定电压: 64/110 V;110/190 V; 115/200 V; 120/208 V 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (适用于带N相导体的系统)

• 直流电

• 系统：

• 单相

• 共N分段

• 三相 – 带中性线和不带中性线的星形

• 三相 – 星型

• 三相 – 2元件Y接线制，无中性线（Aron/Blondel）

• 三相 – 2元件德尔塔（Aron/Blondel）

• 带电流和电压传感器

Sonel PQM-711 配备了内置 GPS 接收器，确保实时时钟精度，并集成了一个4G LTE GSM 调制解调器，便于远程操作分析仪。此外，Sonel PQM-711 还配备了瞬态记录器（采样频率 10 MHz，电压范围高达 ±8000 V）。

分析仪的另一张王牌是内置的Wi-Fi通信模块，这带来了诸多优势：文件传输无限制，无需支付数据传输费用，可利用本地无线基础设施……这让用户能够根据现场实际情况进行调整。他们可以从方便的位置——例如远离电磁干扰的区域——使用笔记本电脑、智能手机或平板电脑来监控测量数据。

Sonel PQM-711 可通过 配备 Sonel Analysis 软件（Windows）或 Sonel Analysis Mobile 应用（Android）的 触摸屏计算设备进行操作。用户可以在保持移动性的同时监督测量并进行诊断——甚至不需要靠近分析仪。在典型应用中，该设备充当远程显示器和测量数据中间存储器的角色，并具备路由器的功能。因此，用户也可以通过无线网络连接到它——例如，将收集到的记录传输到台式电脑。

Sonel PQM-711 在专业电力行业中被广泛使用。它提供完整的四象限分析，满足能源消费者和生产者的需求，例如光伏和风电场。它能够预测配电网的故障。它提供对电网和变压器负载能力的分析，以及记录其当前状态。此外，它也是强大的投资工具。得益于 Sonel PQM-711，用户将获得开发电力基础设施所需的数据，预测潜在问题，并最终验证实施的正确性和质量。

Sonel分析软件——作为标准附件提供的应用程序，是使用PQM系列分析仪的必备工具。根据所使用的配套仪器，该软件支持：

• 分析器配置，

• 从日志记录器读取数据，

• 实时网络参数预览（具备通过4G LTE GSM调制解调器读取的能力），

• 分析器中的数据删除，

• 表格中的数据呈现，

• 图表中的数据呈现

• 数据分析并生成符合标准 EN 50160（报告）及其他用户自定义参考条件的报告——也适用于功率小于 50 kW 的光伏微型安装，对有功功率状态 P>0、P<0 和 P=0 进行细分，并考虑图 Q=f(U/Un) 和 cosφ=f(P/P),

• 对多种分析仪的独立支持，

• 分析仪固件更新。

该软件能够读取选定的参数并实时可视化。这些参数独立于存储在内存卡上的注册数据进行测量。用户可以查看：

• 电压和电流变化图表（示波器），

• 电压和电流随时间变化的图表，

• 相量图，

• 多个参数的测量，

• 谐波与谐波功率（估计谐波方向），

• 互谐波。
