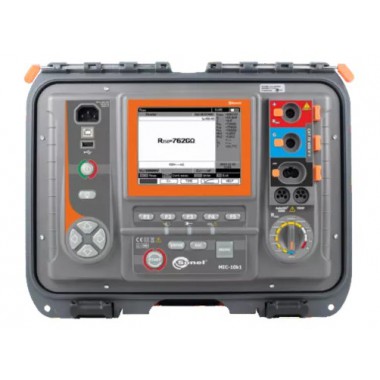

波兰sonel MIC-10K1 绝缘电阻测试仪

• 绝缘电阻测量 高达 40 TΩ

• 测量电压 - 任何在以下范围内的 50…10000 V，50…1000 V，步进为 10 V，1…10 kV，步进为 25 V

• 持续显示测得的绝缘电阻或漏电流

• 绝缘电阻测量结束后，测量对象电容电压自动放电

• 声学信号指示5秒间隔，以方便捕捉时间特征

• 可调节测量时间 - 最长 99'59'’

• T1, T2和 T3测试时间，用于测量1…600 s范围内的1或2个吸收系数

• 偏振指数（PI）、吸收系数 Ab1、Ab2 和介电吸收比（DAR）测量

• 测量期间实际测试电压指示

• 1.2 mA, 3 mA 或 6 mA 测试电流

• 使用两线或三线法进行绝缘电阻测量

• 使用测试线测量，长度可达20米

• 防止测量活体

• 使用可选的AutoISO-5000适配器（适用于最大测量电压为 5 kV 的 MIC-10k1）自动测量多芯电缆

• 测量电阻测量期间的电容ISO

• 温度测量（可选探头 ST-1）

• 步进电压绝缘电阻测量 (SV)

• 介电放电计算 (DD)

• 损坏位置（烧毁）

• 用于强干扰测量中的数字滤波器

• 它可以在存在500千伏电磁干扰的环境中工作。

• 测量 0…1500 V 范围内的直流和交流电压

• 测量结果内存：990 个单元 (10 000 条记录 / 8 MB)

• 单次充电的运行时间：约 5 小时

MIC-10k1米设计用于测量电力设备（即单芯和多芯电缆、变压器、电机和发电机、电容器、开关以及安装在发电厂中的其他设备）的绝缘电阻。此外，它专为电磁干扰极高的区域（例如电压在765千伏及以上的电气变电站）的测量而设计。

高效高压逆变器，测试电压为10 kV，电流为6 mA，适用于测量高达40 TΩ的绝缘电阻。取得这样的结果使这些仪表成为无与伦比的设备。采用“GUARD”线的三线电阻测量方式，消除了由污染绝缘引起的表面漏电流，从而提高了测量结果的可靠性。

该仪表测量被测物体的温度，这对于确定RISO的温度校正系数是必要的。此外，它还指示了吸收系数（DAR - 介电吸收比）、极化指数（PI）以及介电放电（DD）的值。该设备允许用户通过分步（SV）递增施加测试电压来评估绝缘状况。该解决方案确保了处于良好状态的绝缘体，无论施加的电压如何，都能提供相同的结果。在图表中观察到的、在各个步骤中约25%的电阻值偏差，可能表明存在潜在的绝缘缺陷。

MIC-10k1 具有独特的优势，能够通过 AutoISO-5000 适配器，在一步连接内对多芯电缆进行测量。该解决方案缩短了对重复物体（如路灯系统电缆）的测量时间。功率接近 60 W 的逆变器能够增强电缆损坏点，从而通过反射法（例如使用 TDR-420 设备）更容易定位故障位置。

内置数字滤波器，平均时间为10、30、60、100、200秒，以及“智能”解决方案，确保在强电磁干扰区域获得稳定的测量结果。

该设备配备背光图形屏幕，可显示绝缘电阻、电压和电流随时间变化的波形。操作员可根据波形显示的趋势，在测量刚开始时就快速评估绝缘状况。这为被测对象提供了完全的控制，并清晰地展示了被测绝缘情况。此外，通过可移动标签，操作员可以追踪测量过程，并检查当前测量以及过去测量中获得的任何时间点的电阻值。

安装移动应用程序后，作为配套软件的一部分，用户将获得 Sonel Reader 软件，用于收集历史数据并将其与从电表的大容量存储器中传输的当前结果进行比较。该解决方案有助于用户准备测量报告、跟踪绝缘性能的退化情况，并规划维护/维修工作。
