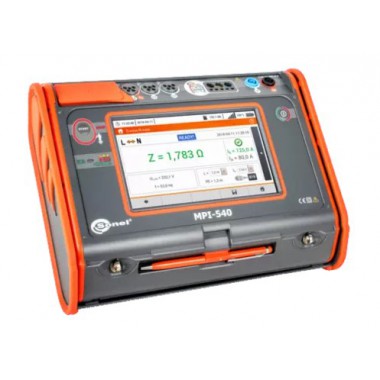

波兰sonel MPI-540 电气系统参数多功能仪表

• 市场上最大的触摸屏（7英寸）——卓越的人体工学设计和易用性

• 可拆卸 microSD 存储卡——轻松增加存储容量

• 锂离子电池 – 延长仪表运行时间

• 三相电源记录仪 – 先进的电源质量诊断

• 网络参数实时显示——对测试场地状况的即时评估

• 根据 EN 61000-4-30 标准的 S 类测量的参数——测量精度高

• 能源成本计算器——潜在节约的快速评估

• 接地和防触电相关所有参数的测量——一个设备替代多个设备

• 在不触发的情况下快速测量配有漏电保护装置的网络的故障回路阻抗（长达数秒）——节省时间

• 自动测量——按顺序执行自动测量的能力——简化测量 • 从测量到报告的快速路径——节省时间

该仪表具有高于平均水平的功能。它结合了多种设备的测量能力，同时确保了同样出色的准确性。

• MPI-540 可根据EN 61000-4-30的S级记录50/60 Hz电源质量参数：

• 电压 L1、L2、L3 – 平均值，范围高达 500 V， » L1、L2、L3 电流 – 平均值，电流测量范围高达 3 kA（取决于所使用的电流探头），

• 频率范围在40 Hz – 70 Hz，

• 有功功率 (P)、无功功率 (Q) 和视在功率 (S)，

• 功率因数 (PF)，cosφ，tanφ，

• 谐波（电压和电流的40次谐波）

• 电流和电压的总谐波失真（THD），

• 电流和电压事件的记录，

• 能量流 – 4个象限。

• MPI-540 可用于根据适用法规对电气装置进行调试的所有测量：

• 短路回路阻抗（也用于配备漏电保护器的电路中），

• RCD 参数，

• 绝缘电阻，

• 地阻（4种测量方法 + 土壤电阻率测量），

• 保护和等电位连接的连续性，

• 光强测量，

• 相序测试，

• 电机旋转方向测试。

MPI-540允许对住宅、商业和工业电气装置进行安全控制。测量可通过以下方式轻松实现：

• 剩余电流装置（RCD）测试的自动模式，

• 自动测量 – 可自由配置的测量序列，

• AutoISO-1000C适配器，用于无需切换即可对3、4和5导体电缆进行自动绝缘电阻测试。

该设备配备了三相电能质量记录仪，具备实时模式视图，并能够记录电压、电流、功率、谐波和总谐波畸变（THD）等电气网络参数。该仪表支持实时读取所选参数，并在屏幕上进行图形化展示。这些参数在内存卡上进行记录的同时被测量并同步显示。在实时模式下，用户可以查看：

• 电压和电流波形（示波器），

• 电压和电流时域图，

• 相量图，

• 以表格形式显示多个参数，

• 电流和电压谐波的频谱图。

该设备配备了一块分辨率为800x480像素、对角线为7英寸的彩色TFT LCD触摸屏，可方便操作，并轻松阅读参数和绘制的波形。这种屏幕尺寸能够随时显示更多信息。界面在所有条件下均清晰可见——这得益于所显示符号的适当大小。附带的触控笔即使戴着绝缘手套也能使用。

该设备内置了带有测量图表的帮助屏幕。得益于此，您可以轻松快速地查看并确认如何根据所执行的测量类型连接到特定系统。

MPI-540米在恶劣环境条件下表现出色。通过具有IP51防护等级的独特外壳，确保了对灰尘和水的防护。它具有抗机械损坏的特性，并且特殊设计允许您通过仪表盖进行屏蔽，从而轻松保护触摸屏。除了防止损坏之外，它还让您能够方便地在不同姿势下携带和使用该设备。

该设备的一大亮点是其丰富的通信接口以及与外部软件的协作能力。您可以通过USB端口、可移动SD存储卡或无线通信（蓝牙、Wi-Fi）轻松将测量数据传输到电脑上。若要生成电击防护测量报告，请使用Sonel Reports PLUS软件。将下载的数据保存为最简格式并进行打印，则由免费的Sonel Reader软件提供。用于读取和分析电能质量记录仪数据的专业免费Sonel Analysis软件。
