天恒 TD1320 非车载充电机现场测试仪

TD1320

非车载充电机现场测试仪

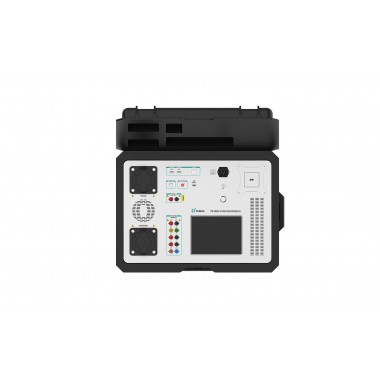

TD1320 是一款专用于现场检测电动汽车直流充电机的便携式仪器，其直流电压测量最大达1150 V，直流电流测量最大达300A，直流电能具有0.05级/ 0.1级两种规格可选。仪器可搭配TK4710直流阻性负载完成直流充电机的计量特性测试、互操作性测试、通讯协议一致性测试、验收检验和运维检验等。TD1320

非车载充电机现场测试仪

TD1320 是一款专用于现场检测电动汽车直流充电机的便携式仪器，其直流电压测量最大达1150 V，直流电流测量最大达300A，直流电能具有0.05级/ 0.1级两种规格可选。仪器可搭配TK4710直流阻性负载完成直流充电机的计量特性测试、互操作性测试、通讯协议一致性测试、验收检验和运维检验等。

产品特征

⬤  高准确度：采用宽频交直流电流比较仪技术，与分流器相比热电势影响极小，且准确度高。

⬤  直流纹波测量：测量动态范围宽，可检测1 kHz以下交流纹波。

⬤  电量波形显示：实时充电曲线 U(t)、I(t)、P(t)、E(t) 显示并记录等。

⬤  环境温度测量：自带测温传感器，用于测量现场的环境温度，以修正工作误差。

⬤  时钟校验功能：内置GPS时钟模块，实时时钟显示，并对充电机的北京时间对时。

⬤  集成化：内置充电控制导引电路、电池电压模拟器、BMS模拟器、CAN报文采集、波形采集等模块，无需额外连接设备，可有效提升检测效率；

⬤  数据采集：内置8通道高速数据采集模块，可以采集充电桩输出电压、充电电流、车辆电池电压、CC1、辅助电源等参数和波形，并和CAN报文统一时基，保证长时间运行零数据丢失。内置CAN通讯报文采集模块，可以实现CAN总线报文采集记录，并和电压电流等参数采集同步时间，实现报文和数据波形的同步采集；

⬤  内置车辆控制导引电路：具备DC+、DC-、PE、S+、S-、CC1、CC2、A+、A-等回路连接线的通断功能和标准BNC接口，实现车辆直流充电接口电路故障模拟。内置R4电阻仿真模块，电阻调整范围420 Ω～6800 Ω，步进1 Ω。各触点均带有通断开关，可实现触点通断状态仿真模拟。

⬤  绝缘电阻模拟：可完成充电机绝缘状态模拟，电压接入范围0 V～800 V，电阻调整范围10 kΩ～1 MΩ，步进1 kΩ，用于模拟充电桩正负极绝缘故障。

⬤  电池模拟器：输出电压0 V~1000 V，实现电动汽车BMS模拟。

⬤  高可靠性：电流回路中无开关、继电器等机械触点，2倍额定电流过载5 s不损坏，可靠性高。

⬤  检定校准：带专用校准端子，可使用二种方法对装置进行校准或检定，另可选配TK4960直流充电电能校准适配器。

⬤  操作显示：采用高清液晶触摸彩屏，在阳光下可视，界面直观、操作便捷。

⬤  自动测试：配Ethernet、WIFI、USB、CAN-BUS接口及上位机软件，便于组建自动测试系统。

⬤  供电：支持市电输入、内置锂电池和枪头取电三种模式，可保证现场长期可靠运行。如测试仪由市电或枪头供电，锂电池处于浮充状态；如现场无市电，可选择由充电枪头或内置锂电池供电。

⬤  配便携式仪器箱，抗震及电气防护等级高，非常方便携带至现场。
