天恒 TD3710 电能表恒定磁场试验装置

TD3710

电能表恒定磁场试验装置

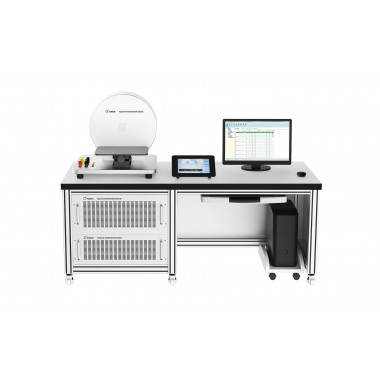

TD3710 是一套专用于检测恒定磁场对电能表影响的装置，由恒定磁场发生装置、被检表平台、电能表检定装置、校准界面平台、计算机及全自动测试软件等组成。该装置可选电磁铁或永磁铁形式，可定量产生恒定磁场，配合电能表检定装置，完成恒定磁场对电能表误差的影响试验。

产品特征

⬤  电磁铁（可选）：由精密直流源励磁，在磁场发生器中心点产生2 mT～300 mT可程控的恒定磁场。磁场发生器所产生的磁场分布近似于50 mm × 50 mm的永磁体磁场。

⬤  永磁铁（可选）：配备50 mm × 50 mm永磁铁，可分别产生200 mT、300 mT恒定磁场，并配有特制磁屏蔽盒用于试验结束后放置永磁铁。

⬤  系统内置了高精度特斯拉计作为磁场测量标准，测量不确定度可达 2.0%。

⬤  可对被检电能表的六个面分别进行检测，并给定被检表的电能误差。

⬤  系统配备计算机测试软件，可在不同磁场大小下，并完成电能表磁场影响试验。

⬤  软件具有完善的数据管理及备份功能，可输出证书、报告，支持自定义模板。
