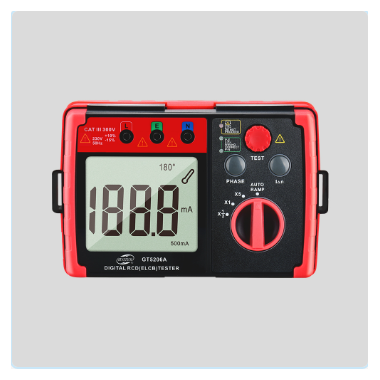

产品特点

本仪器仅适⽤于单相230V/50Hz（电源电压范围195~253V的线路使⽤；
接线检查：三个LED指⽰灯是否正确，P-E和P-N两个绿⾊指⽰灯亮，红⾊
指⽰灯不亮为正确：只有接线正确才可以触发测试。
超量程有“OL”显⽰：当测试跳闸动作时间超过最⼤测试时间时LCD将显
⽰“OL mS”;
相位⻆度选择：测试可选择从正（0°）或从负（180°）半周期开始测试；
⾃动数据保持：测试完成后在⼀定时间内保持显⽰的测量结果；
AUTO RAMP 测试：AUTO RAMP 测试可同时测试跳闸动作电流和动作时间。
内置FUSE安全保护；
供电：直接由待测线路（电源230V/50Hz）供给；
关机报警提⽰功能：操作3分钟后，仪器会发出关机蜂鸣报警提⽰；

产品参数

RCD测试功能：

X1/2    10/20/30/100/300/500mA    1000ms

X1    10/20/30/100/300mA    1000ms

500mA    300ms

X5    10/20/30mA    1000ms

AUTO/RAMP测试    10/20/30/100/300/500mA     (RAMP增⻓步⻓10%)L n从20%~110%

⼯作电压（交流）：范围：-15%~+10%）频率：50Hz

误差范围：-10%~+10%

动作时间：±0.6%rdg±8dgt

测试范围（功能）：

X1/2-----------------为不触发测试，检验RCD灵敏度。

X1--------------------为测量触发时间。

X5--------------------为测试L nX5快速触发时间。

AUTO RAMP测试---为测试触发电流的⼤⼩和触发时间。

⼯作电压：230V/50Hz（电压范围：195~253V）

⼯作环境：温度：0℃~40℃；相对湿度：≤80%RH；海拔⾼度：≤2000⽶

储存条件：温度：-20℃~60℃；相对湿度：≤75%RH
