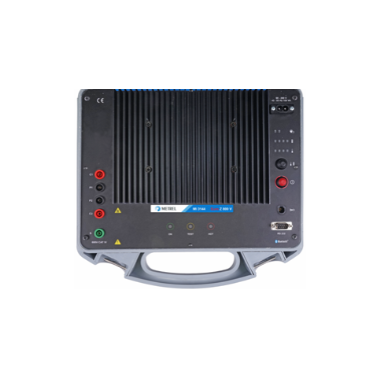

MI3144 Euro Z800V 高精度故障回路阻抗测量仪

MI3144 Euro Z800V主要用于测量变压器和其他高压设备故障时自动跳闸保护的有效性。具有高精度交流电路线路阻抗测量、大电流DR 300 A回路测量、部分电压降测试和接触电压测量功能，是工业现场测试的理想选择。它还支持触点电压测量、带故障电流注入的ELR漏电继电器测试、跳闸时间测量以及直流电源、线路、电池和蓄电池测量。MI3144 Euro Z800V可以通过aMESM安卓应用程序、MI 3152、MI 3152H、MI 3155或MI 3325进行控制，是一款具有优秀防护等级的多功能便携式锂离子电池或电源供电的测试仪器。

关键特性：

高精度4线300A Zline和Zloop阻抗测试仪；

800 V/16-420Hz交流电路的高量程阻抗测量；

3-260V直流电路的直流电源和线路电阻测量；

大电流dR300A 4线部分电压降和电流路径电阻测量；

漏电继电器（ELR）跳闸时间和电流测量；

ELR支持类型AC、A、B；

通过测量接触电压和步进电压进行接地故障分析；

单钳大电流接地方法；

带钳子（柔性钳和铁制钳）；

可选的测量负载（16.6%-100%）；

改进的热性能；

便携式锂离子电池或电源供电；

IP防护等级：IP65（外壳关闭），IP54（外壳打开）；

安全类别：CAT IV 600V（海拔3000米）；

蓝牙通信；

黑盒子设计（通过安卓设备远程控制）。

应用：

带电电力变压器高精度4线300A Zline/Zloop阻抗测量；

部分电压降和部分钳位电流路径电阻测量；

机场高频带16-420Hz安装阻抗测量；

直流网络和电源的线路和回路电阻测量；

采用柔性或铁质单钳方法的大电流dR300A雷电接地系统完整性测量；

ELR（MRCD）跳闸电流和跳闸时间测试；

通过测量步进电压、接触电压和转移电压的方法来测量地电位；

能量负荷和保护源若超过200A，变压器、发电机、涡轮机、接触器、配电板和开关站发生故障时，对自动跳闸保护性能进行评估；

电力变压器和电机绕组测量；

高精度电池电阻测试；

通过测量两个立管之间的电阻进行接地网完整性测试；

接触电压测量；

大电流注入接地故障模拟；

单钳接地电阻测试。

标准：

电磁兼容性：EN61326；

安全：EN 61010-1；EN61010-2-030；EN61010-031；EN61010-2-032；

功能：EN 61557；IEEE 81-2012；EN60909-0；EN 60947-2附录M；

锂离子电池组：EN 62133-2。

支持的仪器：

MI 3152 EU（蓝牙、RS-232）

MI 3152H EU 2.5kV（蓝牙、RS-232）

MI 3155 EU（蓝牙、RS-232）

MI 3325 （仅限蓝牙）

A1522 aMESM作为执行测试的控制台

技术参数：

功能	量程	分辨率	精度
阻抗[Z] Zline mΩ Zloop mΩ	0.1 mΩ … 199.9 mΩ	0.1 mΩ	±(5 % of读数 + 3mΩ)
	200 mΩ … 1999 mΩ	1 mΩ	±(5 % of读数 + 3mΩ)
	2.00 Ω … 19.99 Ω	10 mΩ	±(5 % of读数 + 3位)
阻抗[Z] 大电流ΔR	0.1 mΩ … 199.9 mΩ	0.1 mΩ	±(5 % of读数 + 3mΩ)
	200 mΩ … 1999 mΩ	1 mΩ	±(5 % of读数 + 3mΩ)
	2.00 Ω … 19.99 Ω	10 mΩ	±(5 % of读数 + 3位)
阻抗[Z] 大电流Rsel	0.1 mΩ … 199.9 mΩ	0.1 mΩ	±(8 % of读数 + 3mΩ)
	200 mΩ … 1999 mΩ	1 mΩ	±(8 % of读数 + 3mΩ)
	2.00 Ω … 19.99 Ω	10 mΩ	±(8 % of读数 + 3位)
DC电阻[R] Rline mΩ	0 mΩ … 1999 mΩ	1 mΩ	±(5 % of读数 + 3位)
DC电阻[R] Rline mΩ	2.00 Ω … 19.99 Ω	10 mΩ	±(5 % of读数 + 3位)
接地电位[U] Utouch	0.0 V … 199.9 V	0.1 V	计算值
接地电位[U] Utouch	200 V … 999 V	1 V	计算值
接地电位[U] Um	1 mV … 1999 mV	1 mV	±(2 % of读数 + 2位)
	2.00 V … 19.99 V	10 mV
	20.0 V … 199.9 V	0.1 V
ELR测试 ELR I	0.1 mA … 199.9 mA	0.1 mA	±(5 % of读数 + 3位)
	200 mA … 1999 mA	1 mA
	2.00 A … 19.99 A	10 mA
ELR测试 ELR t	0.1 ms … 199.9 ms	0.1 ms	±(2 % of读数 + 3位)
	200 ms … 1999 ms	1 ms
	2.00 s … 20.00 s	10 ms

功能	型号	范围	量程	显示	分辨率	不确定度
电流[I] I	A1281	0.5A	10mA -749mA	0-749mA	1mA	±(2.5 % of读数+ 3位)
		5A	0.10A-7.49A	0.00-7.49A	0.01A
		100A	2A -149A	0.0-99.9A	0.1A
		100A	2A -149A	100-149A	1A
		1000A	20A-999A	0- 999A	1A
电流[I] I	A1227 A1609	30A	0.6A- 59.9A	0.0-59.9A	0.1A	±(3.5 % of读数+ 3位)
		300A	6A-599A	0-599A	1A
		3000A	0.06kA-5.99kA	0.00-5.99kA	0.01kA

一般数据：

电池电源：7.2V DC（4.4Ah锂离子电池）；

电池充电时间：典型3.0小时（深度放电）；

电源：90-260V DC，45-65Hz，80VA；

过电压类别：300V CAT II；

保护类别：加强绝缘测量类别：600V CAT IV；

污染程度：2；

防护等级：IP65（外壳关闭），IP54（外壳打开）；

尺寸（宽x高x深）：36厘米x 16厘米x 33厘米；

重量（不含附件）：6.5公斤。

MI3144ST配置：
MI3144主机；
电源电缆；
RS232-PS/2电缆；
测试引线5米，黑色，2根；
测试引线5米，红色，2.5mm2 ，2根；
测试引线50米，红色，2.5mm2；
测试引线20米，黑色；
测试引线50米，绿色；
大型开尔文测试夹，2个；
鳄鱼夹，黑色，2个；
鳄鱼夹，红色，2个；
绿色鳄鱼夹；
测试探针，黑色，2个；
测试探针，红色，2个；
G夹具；
人体电阻探头；
测试棒，2根；
步进电压板，2块；
Metrel aMESM安卓PRO P1102许可证密钥；
使用手册；
校准证书；
配件保护袋（安装在外壳上）；
软质便携包。

MI3144EU配置：
MI3144ST套件；
测试引线5米，绿色；
电缆盘上的测试引线，75米，红色，2.5mm2；
电缆盘上的测试引线，75米，绿色；
专业电流接地钉，42厘米；
A1609单相柔性电流钳3000/300/30A/1V，带A1648 5米电流夹延长电缆；
巨型机箱；
延长电缆盘；
巨型机箱安装。
