北京伊麦特emt EMT490 系列机器故障分析仪

EMT490系列机器故障分析仪

『型号选择』

『特性描述』

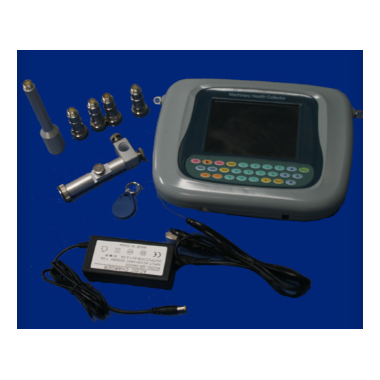

    EMT490系列机器故障分析仪采用内嵌PDA（掌上电脑）结构，是我公司新一代便携式FFT数据采集与信号分析仪器。
该仪器 体积小、重量轻、结构紧凑，既满足了便携式采集的要求，又实现了强大的现场数据采集和机器故障分析功能，还可通过选装软件扩展现场单、双面动平衡功能；具有路径识别系统，自动识别被测机器编号，便于点检定位；支持网络化数据管理与分析诊断功能，通过EMT800设备状态监测与故障分析网络数据平台汇总，可快速、全面掌握机器的运行状态及发展趋势，分析诊断机器故障，确保机器安全稳定地运行。
该仪器适用于工业领域中各类机器，如汽轮机、压缩机、电机、风机、水泵等的离线式状态点检和故障分析。
『系统功能』
★振动采集与故障分析功能
  可采集振动速度、加速度、位移的各种参数；
  可测量1/2/3/4通道频谱、时域波形；
  可监测各个通道的棒图；
  可进行轴心轨迹分析；
  可进行总值趋势分析，以观察变工况设备的总值波动曲线；
  可任意设定采集条件，如采样点数，分析频率等；
  完善的数据库管理：包括机器管理、测点管理、数据管理、报表管理；
  强大的打印功能：可以打印各种波谱图，数据报表、趋势图；
  通过振动分析功能，可以诊断机器各种转子类低频故障，轴承、齿轮箱类高频故障，并对设备数据进行管理。
▲现场单、双面动平衡功能
  •向导式操作，仅需3－5步即可完成现场动平衡；
  •可以从已保存的未完成动平衡过程继续进行动平衡；
  •利用现场原有安装条件，开停机2—3次；
  •提供试重平衡法和影响系数法；
  •具有矢量分解、矢量合成功能便于平衡配重安装；
  •一次平衡可降低振动量可达80%以上，并可多次平衡；
  •平衡报表生成及输出；
     该功能利用机器原有安装条件，无需拆机，真正解决了旋转机械现场动平衡问题，为企业节省了大量时间、人力和资金。
『技术指标』
  硬件：
  •主    机：内嵌PDA（掌上电脑）结构，3.5’真彩液晶屏显示，中文Win-CE界面，触摸屏操作；
  •通 道 数：振动2/4通道可选＋转速（外触发）通道；
  •存    储：可扩展FLASH卡使得存储能力无限
  •通    讯：USB
  •路径识别：DALLAS电子识别系统，自动识别被测机器编号
  •采    样：2/4通道同时采样保持
  •信号处理：各通道绝对独立的信号处理，确保各通道信号的独立性，杜绝通道间干扰
  •采样点数：256、512、1024、2048、4096、8192
  •谱 线 数：100、200、400、800、1600、3200
  •频率范围：DC～40KHz
  •低通滤波：不加、600Hz、1KHz、2KHz、3 KHz、4 KHz、5 KHz、6 KHz、
              7 KHz、8 KHz、9 KHz、10 KHz、11 KHz、12 KHz、13 KHz
  •积分处理：不加积分、一次积分、二次积分
  •高通滤波：0.5Hz、10Hz、400Hz、1KHz
  •包络解调：on/off
  •抗混滤波：100Hz～20KHz连续可变
  •动态范围：14位A/D，～84dB
  •窗 函 数：汉宁窗、海明窗、三角窗、矩形窗、采样窗可选
  •传 感 器：振动传感器采用电荷放大器内置，环形剪切型加速度传感器；
             转速传感器采用激光式光电传感器
  •电    源：内置锂电3小时充满，可连续使用8小时；外接5－9V直流电源供电、充电
  软件：
  •振动采集与故障分析软件EMT490-VAS
  •现场单、双面动平衡软件EMT490-DBS（可选）
  •设备状态监测与故障分析网络数据平台EMT800（可选）

本产品技术规格如有变更，恕不能及时更新，以产品说明书为准；如有异议，请联系公司销售人员。
