特点

开发出世界首款标准源脱着型8½位数字万用表及小型标准电压源模块

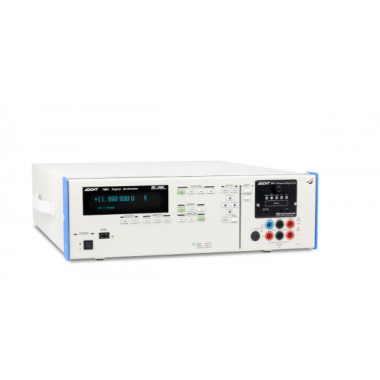

7981是一款高精度数字万用表，具有8.5位数字显示、最大显示119,999,999、最小分解能0.01 ppm、精度3.5 ppm/年（直流电压测量10V）。6901是一款掌上型小型标准电压源模块，通过保持内置标准电压源在通电状态下处于最佳温度环境，实现了2 ppm/年（10 V输出）的高稳定性。将其安装在7981上，即可高精度且轻松地校准直流电压功能。69011是Ni-HM电池盒，能够让6901在稳定的通电状态下进行长达120小时的远距离运输。

此外，6901 还提供了一种在 69011 上安装并通电状态下出货的国内通电出货选项，从而能够实现更稳定的运行。

通过将标准电压源小型化并采用插拔式设计，实现了高精度与校准成本降低的兼得。

7981 使测量仪器的“心脏”——标准电压源可拆卸。通过校准该标准电压源，即可校准数字万用表本体。传统的数字万用表校准需要校准本体。如果安装在生产线等设备中，每次校准都需要将其从生产线中取出，从而导致稼动率下降。

通过使用在7981中校准的小型标准电压源模块6901，可以轻松校准DCV功能。使用小型标准电压源模块6901进行校准所需的时间较短，因此可以最大限度地减少停机时间。

通过与产总研的共同研究，建立了基准源脱着方式的计量可追溯体系。

本次开发是在与产业技术综合研究所（产总研）的合作研究下，利用产总研管理的国家标准——约瑟夫森电压标准，对时变性、环境依赖性、输出稳定性等进行了超高精度的验证。此外，我们还共同建立了一种新型的计量可追溯体系。

专利号等：（日本国）特许第6536781号（注册日2019（令和1）年6月14日）发明名称：基准源模块、电气电子设备、远程校正方法（共同专利）

应对随着电气和电子元件的微型化、高密度化而产生的低成本高精度测量需求

最新款的智能手机中大约集成了千个以上的芯片元件。这些电子元件被要求实现微型化、低电压化和低功耗化。因此，为了维持质量，确保计量可追溯性的高性能测量仪器在电子元件生产中是不可或缺的。

确保计量可追溯性需要定期校准。传统的电子测量仪在校准时需要将测量仪本体从生产设备中取出，期间必须停工生产线或使用替代测量仪。然而，这会导致电源中断以及运输过程中的环境变化，从而引发测量仪精度下降的问题。此外，生产效率降低以及使用替代测量仪带来的成本增加也是同样的问题。

为了解决此类问题，ADC与产业技术综合研究所继续开展联合研究，开发了高精度且可降低运行成本的8½位7981标准源脱着型。

7981规格概要

最大表示	8½位，119 999 999，0.01 ppm分解能
直流电压测量	100 mV ～ 1000 V、10 nV分解能准确度3.5 ppm/年（10 V量程、6901による自己校正）
直流电流测量	100 nA ～ 1000 mA、100 fA分解能准确度20 ppm/年（10 mA量程）
电阻测量	10 Ω ～ 1000 MΩ，1 μΩ分解能精度8 ppm/年（10 kΩ量程）
计算功能	数字滤波器、格式运算、比较器、统计运算、概率计算
温度测量	RTD（PT100）
数据内存	500,000条数据
采样	最高50,000 回/秒
接口	GPIB、USB、LAN、USB-HOST
形状	约424（宽）× 132（高）× 500（深） mm 重量：11 kg以下

6901规格概要

发生值	电压：10 V、1 V、100 mV、7 V
稳定性	2 ppm/年（10 V输出）
校正	搭载校正数据保存功能
形状	约74（宽）× 62（高）× 89.5（深） mm 重量：0.5 kg以下

69011规格概要

运行时间	120 小时（在标准环境下）
内置电池	密闭型镍氢蓄电池
输出端子	绑定后输出
接口	USB-CDC（可校准6901）
形状	约216（宽）× 132（高）× 415（深） mm 重量：10 kg以下
