ADCMT 4000/ 4005X系列 IR测量仪

IR测量仪
4000/ 4005X系列

2U半尺寸机箱内可搭载2个插槽的单元的
主机

• 模块插入数量：2

• 接口：USB / GPIB / LAN / RS232

• 处理器接口：4通道

• 数字I/O：8位

4000用 微少电流/超高电阻计模块

• 电流测量范围：10 fA～3.2 mA

• 最高 1.5 ms 的高速积分方式电流测量

• 电压发生：
  ±200 V （40051/40052）
  +300 V, -100 V （40053/40054）
  +2000 V, -200 V （40057）

• 接触检查：0～100 pF/0.1 pF 分辨率

• 处理器接口：INDEX, EOM, HI, GO, LO, NC

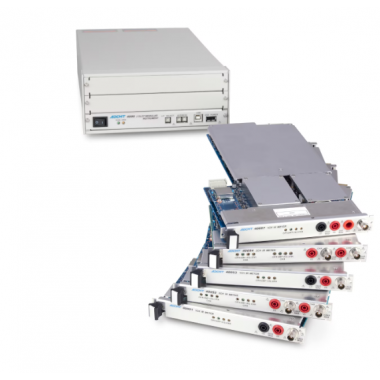

IRメータ能够通过将搭载了2个插槽的小型机箱“4000”与1通道的IRメータ单元“40051/40053/40057”以及2通道的IRメータ单元“40052/40054”组合安装，实现1台设备1至4通道的配置。

近年来，在零部件市场的生产线上，提高产品制造和检测的节拍已成为不可或缺的需求。因此，对生产线专用测量仪器的要求也日益提高，各公司不断要求其具备最适合自身生产线的各项功能，例如加快测量速度、多通道化以及节省空间等。

通过模块化，这款IR测量仪能够满足这些客户的需求。

40051/40052/40053/40054/40057（IRメータ・单元）

40051/40052/40053/40054/40057 IR 测量单元是安装在 2 插槽模块化测量仪 4000 上使用的模块。
40051/40053/40057 为 1 通道，40052/40054 为 2 通道的 IR 测量仪，是适用于测量电容等大容量样品电流的最佳积分式电流计。
电流测量范围为 10 fA 〜3.2 mA，40051/40052 为 ±200 V/3.2 mA，40053/40054 为 +300 V, -100 V/3.2 mA，40057 为 +2000 V/0.8 mA, ±200 V/3.2 mA 的直流电压发生器。因此，可测量 312 Ω〜3×10¹⁷ Ω 的电阻。
为了判断测量高电阻样品时可能出现的问题，配备了通过电容（C）测量进行接触检查的功能（C.CHK）。
此外，可将用于控制生产线自动化设备的处理器接口信号直接输出至 4000 的后部连接器。
