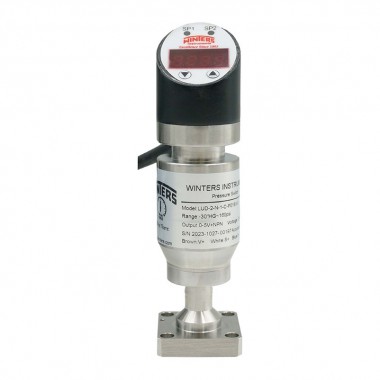

Winters文特斯 LUD 数显压力传感器

数显压力传感器

• 说明及特点:

• - 可以输出4-20mA，0-5V或0-10V，并且可以输出PNP或NPN开关量 -

  - 表头可以320°旋转，时刻保证显示屏面对用户；另外显示屏出厂可以选择180°旋转

  - 接液部分依据SEMI F19标准电抛光，表面粗糙度Ra≤0.13μm

  - 外径为28mm，适用于IGS设备

• 应用范围:

• - IGS

  - 半导体

  - 太阳能光伏

  - 特种气体

产品精度：0.25%BFSL @25'C(含线性，迟滞以及重复性)

压力范围：0...50psi-0...5000psi(含真空)

最大过压：2倍满量程

爆破压力：5倍满量程

长期稳定性：最大0.25%FS/年

温漂系数：最大0.25%FS/10℃(-20...+85°℃)

氦检漏测试：<1*10-9 mbar L/S

响应时间：<300mS

模拟信号：4-20mA 2线 或 0-5V10-10V 3线

开关信号：一路或两路，PNP或NPN

开关电流：最大100mA

供电电压：15-30VDC

最大负载：≤(Us-15)/0.02 Ω(电流) 或 >5kQ(电压

绝缘电阻：>100MQ @ 250VDC

短路保护：有

反接保护：有

防爆认证：ATEX防爆证书

EMC/EMI：EN61326-1:2013.EN61326-2-3:2013

数显类型：7段LED,红色,4位,可320°旋转

数显精度：≤1%FS+1位

传感器材质：17-4PH

接头材质：316LSS

外壳材质：壳体,304SS表头,PC

电气接口：直接出2m线缆,其他线缆长度可选

过程接口：9/16"-18UNF 内螺纹,外螺纹流道式,C-seal

接液粗糙度：Ra≤0.13um(典型值)Ra≤0.18um(最大值)

环境温度：-10 ... 60°C

介质温度：-20 ... 100°C

储存温度：-10 ... 60°C

补偿温度：-20 ... 85°C

环境湿度：< 95 % RH，无冷凝

抗振等级：2g(1..200Hz)/5g(200..500Hz)IEC60068-2-6

耐冲击性：15g(11mS) IEC 60068-2-27

泄露测试：<1*10-9 mbar L/S

包装：双层真空包装,符合SEMI E49.6标准
