DEWE3-A8-PA

便携式混合信号功率分析

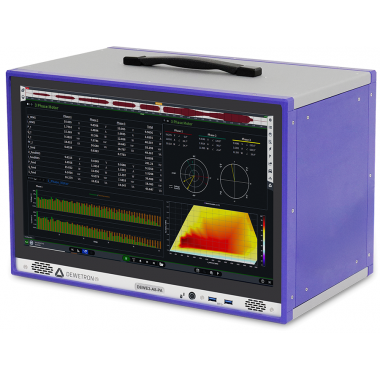

DEWE3-A8-PA 是我们的一款 便携式混合信号功率分析仪。它配备了 8 个 TRION(3) 插槽，可支持 多达 16 个功率相位。您可以在 大尺寸多点触控屏幕 上使用 直观易用的 OXYGEN 测量软件。每通道高达 10 MS/s 的采样率，让您体验 快速且精准的数据采集。同时，8 个内置的冗余电流传感器电源 为您提供 极致的操作便利。

用户可更换的 TRION(3) 模块

享受用户可更换即插即用功率模块的最大灵活性：选择合适的功率模块，将其插入 DEWE3-A8-PA 系统，打开并开始工作。在 TRION(3) 系列的不同功率模块之间选择用于4相功率分析和高达 10 MS/s 的采样率。所有模块都具有高安全等级和±2 kVPEAK的大测量范围，具有高达24位分辨率 – 无量程误差。

使用 OXYGEN 进行高级功率分析

借助我们易于使用的 OXYGEN 测量软件，充分发挥 DEWE3-A8-PA 的全部潜力。它具备大量软件功能，但使用起来仍非常直观。OXYGEN 能够将来自多个完全同步信号的数据无缝整合到功率分析计算中。

• 分析 1-9 相功率系统（1P2W、2V2A、3P3W、3P4W、2x3P3W 等）

• 将多个电力系统按逻辑分类为不同的电力组

• 利用无间隙的逐周期计算方法——无盲区

• 在离线状态下对数据进行后处理，并对记录的数据进行分析和导出

• 通过采用具有延迟补偿功能的独特基频检测方法，获得最高精度和可靠性

创建个性化输入配置

我们为您提供独特的模块化：每个电源模块上有 4 个插槽，甚至 TRION3-1810-SUB-8 这种型号的模块上有 8 个插槽，都可以安装不同的子模块。您可以选择直流测量模块或电压模块，以连接几乎任何类型的电流或电压传感器。使用我们的子模块来创建您个性化的输入配置。这些子模块用户随时可以自行更换，并自动检测。校准数据会直接存储在子模块内部。

高精度测量

DEWE3-A8-PA 的功率精度令人惊叹。与市场上的其他功率分析仪相比，它在 0.5 Hz 至 1000 Hz 的基频范围内提供仅 0.03 % 的恒定低测量误差。它附带工厂校准证书。此外，您还可以受益于我们的 ISO17025 认证校准。使用您的 DEWE3-A8-PA 进行宽频率范围内的高精度测量非常容易，是测试台应用的核心要求。

一套系统满足所有输入需求

DEWE3-A8-PA 还是一款混合信号功率分析仪，这意味着您只需一套系统即可满足所有输入需求。只需通过添加额外的 TRION(3) 模块来扩展以处理其他信号和传感器，例如：电气数据、机械数据、ECU 数据、视频、声音以及更多内容。还能享受额外信号的 100% 同步效果。

实时功率分析

DEWETRON 为延迟关键测试和应用提供专门的解决方案，将您的 DEWE3-A8-PA 转变为实时功率分析仪：

• 周期功率值的计算

• 数据输出接口：以太网 UDP 或

• EtherCAT 从站

• 数据输出速率：1 kHz

• 典型 输入/输出 延迟：2 ms（最大：4 ms）

简单的测试台集成

测试台制造商信赖DEWETRON的测量数据，以便进行可靠的测试。我们的接口确保了便捷的集成。智能接口技术无缝地将德韦3-A8-PA 功率分析仪集成到诸如NI的 PAtools® 等测试台自动化系统中。仪器配备了合适的接口，以便通过基于 TCP/IP 的协议进行可靠的数据传输、远程控制和配置，这些配置均符合测试台架构的要求。

传感器电源

享受 DEWE3-A8-PA 集成式冗余电流传感器电源所带来的便捷性，无需额外的设备。只需将传感器直接连接到 DEWE3-A8-PA 即可，即可与常见的传感器（±15 伏或 +9 伏）实现无缝兼容。

探索 DEWE3-A8-PA 的多功能性
