致茂Chroma 6305 频率响应分析仪

• 名称：频率响应分析仪

• 型号：6305

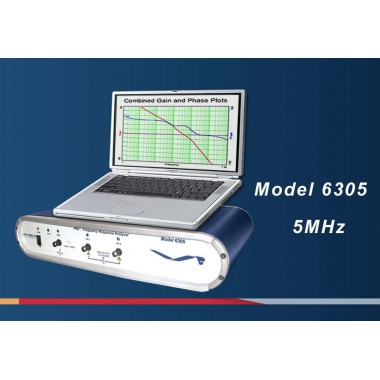

Venable 6305频率响应分析仪

      Venable公司原型号 3120 等系列机种已经停产。另以型号6305等系列机种来取代。除了输出频率更宽广外，配件都可共享，其软件功能也一样，可兼容于过去测试档案。

      频率响应分析仪6305的主要功能是测量待测物在频域上的特性，了解其性能及稳定性，并可辅助控制线路的设计。其工作原理是藉由输入一个频率变化的扫描讯号，并于系统的特定点，量测所造成的影响，藉此导出待测物在不同频率的响应特性。

      除了测试系统的频率响应外，频率响应分析仪6305的控制软件还包括了控制线路辅助设计和频域运算功能。针对电源供应器的控制补偿，提供了常用的三种线路，使用者可依照其电源供应器的控制方式，选择适合的线路种类。先量测系统原来的频率响应后，设定预计的设计目标：相位边限(PhaseMargin)及交越频率(CrossFrequency)等，软件即可自动运算出控制线路中适合的电阻及电容值。使用者再加以实际验证即可。这个功能更可帮设计者节省大量时间，还能达到优化的设计结果。

Venable 6305频率响应分析仪

测试频率范围0.01Hz-5 MHz

可输出讯号电压范围, 10mVac-10Vac, ±10Vdc, 适用于各种测试状况

透过Bode Box来注入测试讯号,及准确度有保障

具有两个量测通道, 分11个档位, 精准度高

测量范围: 10mV-500V, 仪器不易因待测物的异常电压而受损坏

针对Power Supply设计的应用软件, 容易使用

可产生波德图(Bode plot), 尼奎士图(Nyquistplot), 阻抗图

软件内含补偿线路辅助设计及频域运算功能

Venable 6305频率响应分析仪

型号      描述

6305     频率响应分析仪 0.01Hz to 5MHz

6320     频率响应分析仪 0.01Hz to 20MHz

6340     频率响应分析仪 0.01Hz to 40MHz
