致茂Chroma 13350 自动变压器测试器

• 名称：Chroma13350 自动变压器测试器

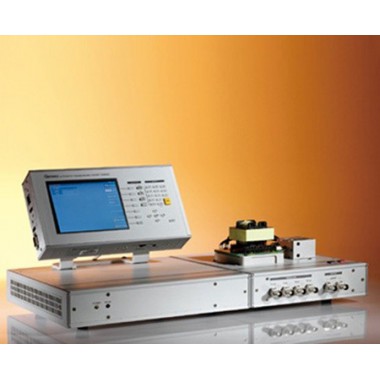

Chroma13350 自动变压器测试器

      Chroma 13350 新一代的自动变压器测试器，藉由多年市 场经验与成果累积，除了保留旧款3250原有的 优点之外，更增加许多新的功能。包含结合量测 单元与扫描测试盒，降低长配线造成的损失， 提升量 测精度、支持比流器(C.T.)量测治具、支 援80 /20信道扫描盒、USB设定参数储存接口、 LAN通讯接口、测试频率/ 电压/速度个别设定、 不良判定锁住功能 (Fail Lock) 、自动量测功能 (Auto Test) 等，解决目前变压器产业因产能，产 线人为错误以及产品质量所带来烦恼。

     例如:为减少产线人为错误，13350 Fail Lock功 能，能将量测完毕的不良待测物锁住，防止意外 流出。为缩短操作放置时间，13350 Auto Test功 能可不需按下触发键，直接进行量测。为提升量 测速度，13350 采取双CPU设计，同时处理量测 及显示单元，加快处理速度。

     Chroma 13350误差补偿功能，针对每信道独立做OPEN/ SHORT，解决由于不同的治具线路配置会产生不 同的线路误差。

      Chroma 13350可提供20Hz-200kHz测试频率。在变压 器扫描测试项目上，涵盖各式变压器之低压测 量参数，包含电感量 (L) 、漏感量 (Lk) 、圈数 比 (Turn-Ratio) 、直流电阻 (DCR) 、阻抗 (Z) 、 线圈间容量 (C) 、质量因素 (Q) 、串联等效电阻 (ESR)、出脚短路检查 (PS) 、绕线相位 (PH) 、平 衡 (Balance)。

选择可搭配测试配件功能

      A133502 20信道扫描测试盒 13350采用分离式显示屏，使量测单元与20信道 扫描盒直接结合不需使用连接线， 减少线路所 产生的损失以及提升量测精度。此外，20通道 扫描盒同时具备外部标准检测功能，不需任何拆 卸动作，可直接进行验证测试。

Chroma13350 自动变压器测试器

主要特点：

*  测试频率 20Hz ~ 200KHz
*  结合量测单元与扫描测试盒，降低长配线造成的损失，提升量 测精度
*  支援比流器(C.T.)量测治具
*  支持80 信道扫描盒
*  USB储存接口
*  10/100LAN/ USB-H界面 (选配)
*  内建100mA重迭电流 (RJ-45)
*  测试频率、 电压、 速度个别设定
*  不良判定锁住功能 (Fail Lock)
*  自动量测功能 (Auto Test)
*  同时具备外部标准检测与20信道扫描量测
*  降低漏感(Lk) 二次测短路的线路损失
*  各测项都可任意选择短路脚位
*  支持简体中文
*  RS232接口兼容SCPI指令（标配）
*  GPIB通讯接口（选配）

Chroma13350 自动变压器测试器

型号                   描述

13350D               自动变压器测试器-显示单元
13350M-200k       自动变压器测试器-量测单元
A133502 20CH     扫描测试盒
A133505 80CH     扫描测试盒
A133506              比流器 （C.T.）测试单元
A133507              连接转换单元
A133509              GPIB 适配卡
A133510              LAN & USB-H 适配卡
