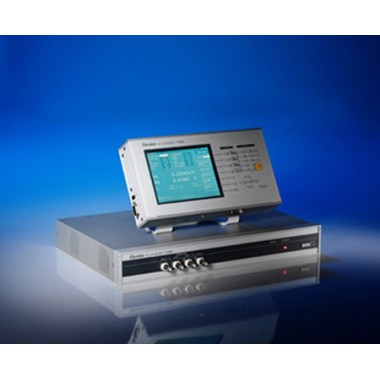

致茂Chroma 11050 系列高频LCR表​

• 名称：Chroma 11050 系列高频LCR表

描述：Chroma 11050 系列 高频LCR表为一提供被动元件量测 评估解决方案，兼具快速两大特色的精密 测试仪器。

Chroma 11050 系列高频LCR表

      Chroma 11050 系列 高频LCR表为一提供被动元件量测 评估解决方案，兼具快速两大特色的精密 测试仪器。量测项目涵盖电感、电容、电阻、 品质因素、损耗因素等各种被动元件测试所需的 主、副参数。从1kHz~10MHz/60Hz~5MHz的宽广测试频率 范围，适合分析被动元件于不同频率下的特性。 0.1%的基本量测准确度，让量测结果不只是呈 现高稳定性，还具备高可靠性。只需15ms的快 速量测，可搭配自动化机台，有效率地大幅提高产量。

      Chroma 11050 系列 除了具备Chroma LCR表一贯的优 异量测性能之外，也继承了各种便利的功能设 计。三种不同的输出阻抗模式，满足使用者对于 量测结果与其他仪器的匹配需求。弹性的显示位 数设定，可依使用者对于量测解析度的需求，调 整成适合的显示方式。测试讯号的监测功能，可 以即时观察待测物上实际承载的电压与电流大 小。触发延迟、量测延迟与平均次数等时序设 定，让量测能紧密配合自动化机台动作，并在有 限的量测时间内取得量测结果。

      Chroma 11050 系列 在外型结构上采单元分离式设 计，利用双CPU分别处理量测与显示，不但能提高量测的速度，应用于自动化机台上时也能够缩 短测试线的长度，强化高频量测。

      Chroma 11050 系列 的另一大特色是完善的介面配 置。标准配备的介面包含了可供软硬体设定量测 条件、触发量测动作、判定量测结果与搜集量测 数据的Handler与RS-232C介面，与可储存仪器设 定的USB储存介面、可直接控制Chroma直流重迭 电源输出的外部重迭电流介面。选购配备的部分 则可依使用者在软体通讯上的需求，选购GPIB或 LAN介面。

      功率电感由于携带型电子通讯产品薄型化与低功 耗的设计取向，测试频率逐渐提高，连带使元 件的等效串联电阻值成为影响产品优劣的重要指 标。缓冲电容扮演决定整体电路信赖性的重要角 色，为了能在频繁承载瞬态高压的环境下持续正 常工作，必须于高频时仍保持等效串联电 阻值。因此Chroma 11050 series 在设计开发时特别关注被动元件在高频领域的测试应用，以贴近使用 者的实际需求，提升关键的量测功能。其于低阻 抗量测的准确度强化，可大幅强化其在高频量测 应用的实用性。

      Chroma 11050 系列 藉由设计考量与功能强化，不论是在产品特性研发分析、自动 化产线快速测试或是各式零件进出料管理及解决方案。

Chroma 11050 系列高频LCR表

主要特点：

*  测试参数: L/C/R/Z/Y/DCR/Q/D/ θ
*  测试频率:
*  1kHz ~ 10MHz (11050)
*  60Hz ~ 5MHz (11050-5M)
*  测试电压: 10mV ~ 5V
*  基本准确度: 0.1%
*  15ms 快速量测
*  3 种输出阻抗模式
*  测试讯号监测功能
*  比较与分类选别功能
*  开短路与载入补偿功能
*  量测、显示单元分离式设计
*  标准的Handler、RS-232C、USB储存与外部重迭电流控制介面
*  可选购GPIB或LAN介面

Chroma 11050 系列高频LCR表

型号             描述

11050           高频 LCR 表 (1kHz~10MHz)
B110500       High Frequency Extension Test Lead for Automation (BNC to SMA, 1m)
11050-5M      高频 LCR 表 (60Hz ~ 5MHz)
A110501       四端 SMD 测试盒
A110211       测试治具 (DIP)
A110234       高频测试线 (1M)
A133509       GPIB & Handler 介面卡
A133510       LAN & USB-H 介面卡
