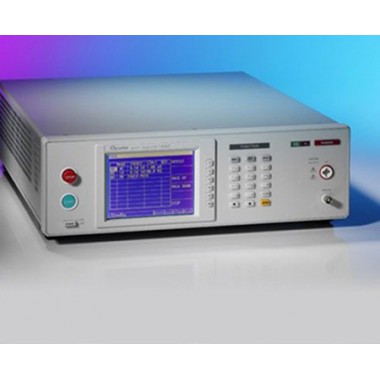

致茂Chroma 19056/19057 系列耐压测试分析仪

• 名称：Chroma 19056/19057系列耐压测试分析仪

描述：Chroma 19056/19057 耐压分析仪系列为针对超 高压耐压测试与分析所设计的设备。

Chroma 19056/19057系列耐压测试分析仪

     Chroma 19056/19057 耐压分析仪系列为针对超 高压耐压测试与分析所设计的设备。系列机种 包含10kVac/12kVdc/20kVdc，输出AC 20mA/ DC10mA。基本交/直流耐压、电阻测试， 对于产线测试时的接触检查议题，除原有专 利设计OSC开短路侦测 (Open Short Check)， 新增HVCC高压接触检查(High Voltage Contact Check)，针对高能力之组件于高压输出时同 步进行接触检查，提升测试可靠度与效率。

      Chroma 19056/19057具有GFI(接地失效中断)设 计，当异常接地电流(A2-A1)发生时能实时切断输 出，可保护作业员操作。

      超高压耐压分析仪主要针对高压光偶合器及高 压继电器、高压开关、PV模块等耐受力较 高之组件提供高压的耐压测试与分析。

       电容性高压组件进行DC耐压测试时必须充电与 放电，本系列具有快速充电功能有效降低测试 的时间，提高生产测试效率。

      系列耐压分析仪皆具有Flashover (ARC)侦测 功能。经由设定启始电压、结束电压、爬升步 序、次数及时间，进行放电程度分析。放电程 度分析模式 (DLA)提供阶段判断方式，可设定 电气闪络检测 (Flashover, ARC)、崩溃检测 (Breakdown, high limit)。

    当测试中有不良出现时，19056/19057会依限制值显示出耐压强度 (withstanding voltage)，其分别代表电气闪络启 始电压(Flashover Start Voltage, FSV)及崩溃电压(BreakDown Voltage, BDV) 。在分析量测的 同时可以外挂示波器同步观察波形。藉由这些 测试结果，研究人员可以对产品进行分析与研 究，针对组件较弱的部份进行改善。

Chroma 19056/19057系列耐压测试分析仪

主要特点：

*  10kV AC & 20kV DC 耐压测试
*  0.1MΩ~50GΩ 阻抗测试
*  BDV崩溃电压测试功能
*  HVCC高压接触检查
*  HFCC高频接触检查
*  OSC开短路侦测
*  GFI人体保护电路
*  快速充放电功能
*  可程序电压输出及测试限制值
*  标准RS232接口
*  可选购GPIB&HANDLER界面
*  面板锁定功能
*  CE 认证

Chroma 19056/19057系列耐压测试分析仪

型号          描述

19056        耐压分析仪 AC10kV
19057        耐压分析仪 DC12kV/IR
19057-20    耐压分析仪 DC20kV/IR
A190508    GPIB 介面
A190702    40kV 高压测试棒
A190708    ARC (Flashover) 验证治具
