致茂Chroma 19070 & 19050 系列耐压测试器

• 名称：耐压测试器 19070 & 19050 系列

• 型号：19070 & 19050

• 品牌：Chroma

• 描述：Chroma 19050系列耐压测试器采用高精度的数位硬件构架，结合电压与负载变动补偿确保测试完整性。

完整耐压测试解决方案

Chroma 19050系列耐压测试器采用高精度的数位硬件构架，结合电压与负载变动补偿确保测试完整性。多步功能允许使用者在一个程序中执行多个测试步骤，如先执行AC耐压其次是IR多个工步测试。

19050系列耐压测试器有3个机种供选择，19052ACV/DCV/IR耐压测试器为单通道；19053ACV/DCV/IR耐压测试器内置8信道高压扫描功能；19054 ACV/DCV/IR耐压测试则内置4信道高压扫描功能。配有数位显示面板与易于操作的界面，简单执行耐压与绝缘测试，为新型耐压测试器。

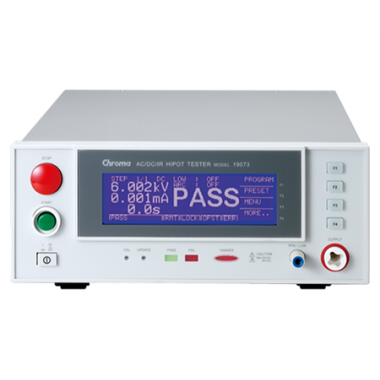

19070系列耐压测试器有2机种供选择，19073ACV/DCV/IR耐压测试器与19071 ACV耐压测试器。19070系列为携带方便型的综合耐压测试器，超小型体积但具备大型LCD显示器，易于观看测试结果，适用于电子零件之安规测试，为精致型耐压测试器。

开/短路检查（OSC）

在执行耐压测试前使用OSC功能来检查待测物是否有开路（Open）或短路（Short）现象，确保测试有效性。

电气闪络侦测（Flashover）

19070及19050系列与Chroma其它安规测试系列仪器同样具有电气闪络侦测功能。电气闪络是绝缘材料内部或表面因高电界产生电气放电，待测物失去原有之绝缘特性，形成瞬时或非连续性放电，导致碳化导电渠道产生或产品伤害。若只以漏电流判定则无法检出不良，因此Flashover侦测为高压测试不可或缺的检视项目之一。

接地连续性测试（GC）

Chroma 19070与19050系列皆具有接地连续性测试功能，待测物电源线接地端与产品任一金属外露部件检查其电阻是否小于1Ω。

接地失效中断（GFI）

国际电工法规要求在潮湿环境下设备需具有接地失效中断功能，这类型设备当接地电流连续几毫秒大于0.5mA时会自动中断电源以保护使用者安全。

快速放电

在直流耐压（DCV）和绝缘电阻（IR）测试时利用内部变压器做放电，达到快速又安全的放电。

电气闪络侦测FLASHOVER DETECTION（ARC）

19070&19050系列与Chroma其它安规测试系列仪器同样具有Flashover侦测功能。Flashover是绝缘材料内部或表面因高电界产生电气放电，待测物失去原有之绝缘特性，形成瞬时或非连续性放电，导致碳化导电渠道产生或产品伤害。若只以漏电流判定则无法检出不良，须以测试电压或漏电流之变化率判定检出不良。因此Flashover侦测为高压测试不可或缺的检视项目之一。

开短路侦测OPEN/SHORT CHECK（OSC）

OSC功能为侦测测试过程中是否有开路（接触不良）或短路（待测物短路）的情形发生，测试过程中若发生开路现象，会导致不良品误判为良品；若发生短路现象，可提早得知并筛选，减少对治具设备的伤害，节省测试成本。一般耐压测试产品皆呈电容性（Cx），在正常状态下可能在数十pF至数µF之间。一旦发生连接断路则会在断路界面形成微小电容量（图2之Cc），一般低于10pF，而呈现整体电容量远低于正常产品现象。而当待测物短路或接近短路时时则会呈现电容量远高于正常现象。因此可利用电容量变化之上下限值判定出短路问题。

人体保护电路GROUND FAULT INTERRUPT（GFI）
安规测试的目的是为了保护产品使用者的安全。Chroma 19070及19050系列拥有GFI人体保护功能来保护测试人员。在突发人体感电的情形下，GFI能够立即切断仪器之电压输出，保护操作员不受电气伤害。GFI功能以侦测从地端（Earth GND）流回之电流（iH）与RETURN端电流（i1），比较后若大于0.5mA，则会在立即切断电压输出。

应用范围

■符合家电类、IT产业与设备类之UL、TUV、IEC等法规要求，如EN60335、EN60950、EN61010、CSA C22.2 No.1010.1、UL3111和UL1950等生产测试
■变压器安规测试
■各类电子元件测试

■交/直流耐压、绝缘电阻测试三合一机型

■可程式输出电压AC 5kV，DC 6kV

■绝缘电阻50GΩ/ 1000V DC

■接地连续性测试（GC）

■标准RS-232界面
■开/短路侦测功能（OSC）
■人体保护功能（GFI）
■电气闪络侦测功能（Flashover）
■具0.4 mS快速切断& 0.2sec快速放电
■暂停模式
■UL和TUV认证（*参阅规格表）
■可程序编辑爬升/下降和测试时间
■可程序编辑上限/下限
■程序呼叫与储存功能
■远端控制功能
■CE认证

订购资讯

19071：ACWV耐压测试器
19073：ACWV / DCWV / IR耐压测试器
A190701：远端控制盒
A190702：40kV高压测试棒
A190704：启动开关
A190706：19“机框耳架
A190708：ARC验证治具
19052：耐压测试器（ACWV / DCWV / IR）
19053：耐压测试器（ACWV / DCWV / IR / 8CH SCAN）
19054：耐压测试器（ACWV / DCWV / IR / 4CH SCAN）
A190344：高压枪（SP02）
A190508：GPIB界面卡
A190512：单气动式变压器扫描治具（Model 19053 only）
A190517：19“机框耳架
A190518：耐压测试器软件（19050系列专用）
