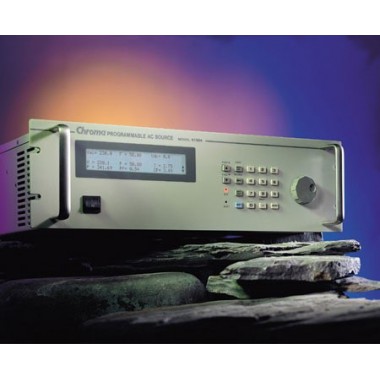

致茂Chroma 61503 可编程交流电源

• 名称：Chroma 61503可编程交流电源

描述：Chroma61503可编程交流电源，树立了业界高性能AC电源产品的新标准。

Chroma 61503可编程交流电源

      Chroma 61503可编程交流电源，树立了业界高性能AC电源产品的新标准。此产品可提供强大的使用功能，如电网干扰模拟，可编程输出阻抗，测量功能，合成波形与IEC标准测试软件。因拥有以上特点使得Chroma61503可编程交流电源适合应用于一般商业产品，电力电子，航空电子设备，军事与IEC标准测试的开发和运用，并且从实验桌上测试到大量生产单位皆可适用。

     Chroma 61503可编程交流电源使用先进的脉宽调变技术，使其能输出多达6倍额定电流峰值的能力，使得61503成为测试浪涌电流的选择。

      Chroma 61503可编程交流电源运用先进的数字讯号处理技术(DSP)，能够提供高精度和瞬时电压波形测量，如电压均方根值，电流均方根值，实功率，功率因子，电流波峰因子以及量测多达40次的电流谐波成份。

      Chroma 61503可编程交流电源提供用户组合不同谐波成份的功能，为合成谐波失真波的形状。另外还提供了一个可输入外部模拟信号端口，可从任意信号产生器产生仿真信号，并将此信号放大以模仿实际观察到的波形。

      经由多功能的可编程波形设定和使用方便的操作软件，61503可编程交流电源让使用者能够完成符合IEC 61000-4-11/-4-13/-4-14/-4-28的标准抗扰度测试。

      Chroma 61503可编程交流电源可设定电压及频率变动率, 当改变输出时, 将会以设定的变动率, 进行某范围内的扫描测试。

      Chroma61503可编程交流电源可使用功能STEP/PULSE/LIST Mode进行电压瞬间变化, 中断或变异的模拟测试. 运用此些功能可搭配专用软件来测试法规IEC61000-4-11, IEC61000-4-14及IEC61000-4-28。

      Chroma61503可编程交流电源可使用WAVEFORM功能选择内建30组电压波形, 或用SYNTHESIS功能针对40阶谐波成分来编辑失真波形. 另外可用INTERHARMONICS功能进行间谐波设定, 扫描成份可由0.01Hz到2.4KHz. 可用来测试出电源的输入脆弱点. 搭配专用软件可以测试法规IEC61000-4-13。

     Chroma61503可编程交流电源可以使用三台, 在三相模式的同步机制下, 串联成三相电输出使用. 或使用两台做高压(300V-600V)输出应用, 搭配LIST模式可进行瞬间高压450V/0.5秒的测试, 如图.

      Chroma 61503可编程交流电源提供图形化接口的控制软件, 提供简易设定及操作, 可执行所有的功能. 并内建测试法规. 并可以长时间记录量测值, 存成档案供分析。

      Chroma 61503可编程交流电源另外提供航空电源测试法规软件，包括测试MIL-STD-704F，RTCA DO-160D及ABD0100航空法规。

Chroma 61503可编程交流电源

主要特点：

*  输出功率 : 1500VA
*  电压范围 : 0-150V/0-300V/Auto
*  先进的脉宽调变技术提供高功率密度的输出
*  交流+直流输出模式提供直流电压偏移仿真
*  改变电压和频率时，可编程变动斜率设定
*  可编程输出阻抗符合IEC 61000-3-3标准测试
*  LIST，PULSE，STEP模式功能可仿真电力线干扰测试
*  可模拟IEC 61000-4-11标准针对电压突降，短路中断和电压变化规定项目做测试
*  可符合IEC 61000-4-13标准针对谐波及间谐波规定项目做测试
*  可编程电压及电流限制
*  完整的测量功能，包括电流谐波测量
*  高输出电流波峰因子特性，为浪涌电流测试选择
*  可控制交流电相位角度(启动/结束)设定
*  提供标示输出瞬时的TTL信号
*  提供可接受任意仿真讯号输入端口
*  三相功率输出 (合并三台交流电源)
*  简易操作接口软件
*  GPIB和RS-232接口(选购配备)

Chroma 61503可编程交流电源

型号                   描述

61501                 可编程交流电源供应器 0-300V/15-1KHz/500VA ,1ø
61502                 可编程交流电源供应器 0-300V/15-1KHz/1000VA ,1ø
61503                 可编程交流电源供应器 0-300V/15-1KHz/1500VA ,1ø
61504                 可编程交流电源供应器 0-300V/15-1KHz/2000VA ,1ø
61505                 可编程交流电源供应器 0-300V/15-1KHz/4000VA ,1ø

61507                 可编程交流电源供应器 0-350V/15-2KHz/3kVA, 1ø or 3ø

61508                 可编程交流电源供应器 0-350V/15-2KHz/4.5kVA, 1ø or 3ø
61509                 可编程交流电源供应器 0-350V/15-2KHz/6kVA, 1ø or 3ø

61511                 可编程交流电源供应器 0~300V/15~1.5kHz / 12KVA,1 or 3ø
61512                 可编程交流电源供应器 0~300V/15~1.5kHz / 18KVA,1 or 3ø
A610004             6512/6520/6530/6560/6415/6420/6430/61500/61600系列输出万用插座
A615001             61501~61505系列专用的控制适配卡(包括外部模拟电压参考输入，RS-232接口，GPIB接口)
A615007             61500/61600系列电腦图形化操作接口Softpanel
A615008             61500/61600系列直流电压噪声滤波器
