N62100系列高性能桌面式电子负载

mportant; font-size: 16px !important;">N62100系列是一款高性能的桌面式电子负载，支持CC，CV，CR，CP，CV+CC，CV+CR(CR-LED)，CR+CC，CP+CC等8种测试模式，满足不同待测物需求。产品兼具LED仿真测试、OCP/OPP/OVP测试、负载效应测试、短路模拟、动态扫描、时间测量、阻抗模拟等多种功能，且可以选配快充测试模块，可广泛用于工业电源、移动电源、电子元器件、快充适配器的性能及老化测试等场景。

型号	通道数	电压	电流	功率	精度	分辨率	通讯接口	尺寸

N62115-80-20	1	80V	20A	150W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	0.1mV/0.1mA	0.1mV/0.1mA	1/2 2U	询价
N62115-150-20	1	150V	20A	150W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	1mV/0.1mA	LAN/RS232	1/2 2U	询价
N62115-600-05	1	600V	5A	150W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	1mV/10μA	LAN/RS232	1/2 2U	询价
N62130-80-40	1	80V	40A	300W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	0.1mV/0.1mA	LAN/RS232	1/2 2U	询价
N62130-150-40	1	150V	40A	300W	电压0.025%+0.025%F.S./电流0.05%+0.05%F.S.	1mV/0.1mA	LAN/RS232	1/2 2U

产品特点

■ 电压规格：80V、150V、600V，电流范围：0~60A

■ 功率规格：150W、300W、600W

■ 电压、电流、电阻、功率双量程，测量范围广

■ 电流上升/下降率可设，电压环路响应速度可调

■ 支持LED模拟功能，LED电源真实拉载测试

■ 八种测试模式：CC，CV，CR，CP，CV+CC，CV+CR，CR+CC，CP+CC

■ 选配快充测试模块，支持USB PD2.0/PD3.0/PD3.1/QC 2.0/QC 3.0/QC4.0+/PE+ /PE+2.0/FCP/SCP/AFC/VOOC协议^[1]

■ 支持OCP\OVP\OPP测试模式

■ 支持负载效应测试、动态扫描、时间测量、放电测试功能

■ 支持序列测试、自动测试、阻抗模拟、短路模拟功能

■ 支持CC、CV、CR、CP动态测试，CC动态高达30kHz

■ 4.3英寸高清彩屏，本地/远程控制，提供专用测试软件

■ 支持LAN、RS232通讯控制

注【1】：仅N62115-150-20、N62130-150-40支持选配

功能与优势

多种工作模式选择

mportant;">N62100系列不仅支持常规的CC、CV、CP、CR四种工作模式，为了应对实际测试过程中负载特性的变化，还具有CV + CC、CR+CC、CV+CR、CP+CC四种组合工作模式。如CR+CC适合电源的开机测试，防止电源开机过电流保护；CV+CR可取代Von点的设定应用；CV+CC可模拟电池充电的工作模式转换过程等，用户可根据自己的实际情况选择不同的工作模式进行测试。

LED模拟功能，LED电源测试更真实

mportant;">

LED驱动电源是恒流源，输出电流稳定且不能大于LED额定电流，以避免加速LED衰老损坏。LED等效为电阻Rd与电压源Vf的串联，其I-V曲线在工作点（V0，I0）处的切线与真实LED非线性I-V曲线等效。由于LED的I-V曲线是非线性的，对于LED电源的测试需求，常规的电子负载CR或CV模式并不适合，因此需要采用更复杂的负载模型来模拟LED的行为。

N62100系列高性能桌面式电子负载提供LED模拟功能，用户需设置LED电源额定电流、LED工作电压、电阻系数共3个参数，即可真实模拟LED的拉载特性测试LED电源。

过流保护测试功能，电源OCP测试更快捷

mportant;">

负载提供上升斜坡电流用来测试被测设备电压是否能达到截止电位，以判别电源OCP保护是否正常，通过此测试检查电源过载情况下的被测设备输出响应。

OCP测试时，负载以恒电流模式进行拉载，同时检查被测物电压是否低于终止电压。如被测物电压低于截止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试；如被测物电压高于截止电压，负载增加拉载电流，直到电压低于截止电压或达到最大拉载电流。

应用领域

■ AC/DC电源、DC/DC转换器、LED电源、通信电源等中小功率电源测试

■ 汽车线束、连接器、保险丝、继电器、中央电器盒等器件类测试

■ 锂电池、蓄电池、超级电容等放电测试

■ 手机快充适配器、快充移动电源测试

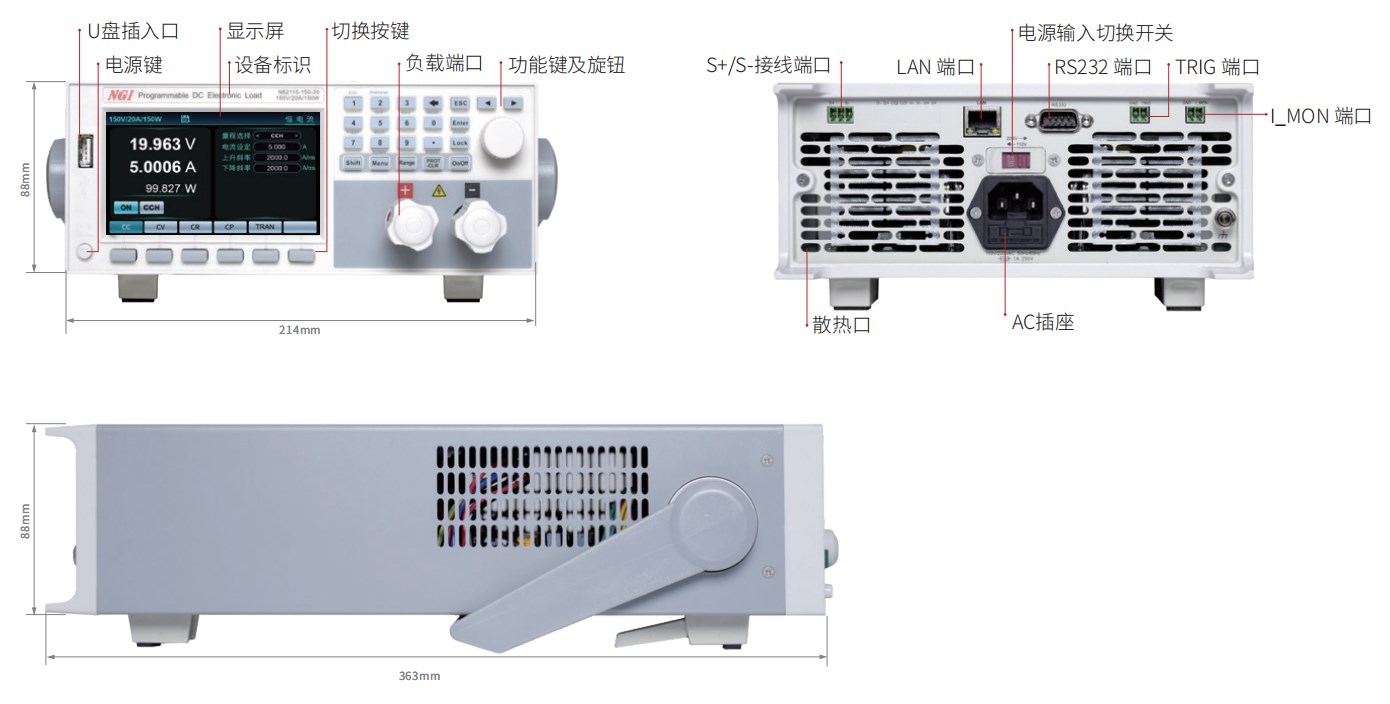

产品尺寸
