N83580 系列高性能多通道可编程电池模拟器

N83580系列为一款小功率、高精度、多通道的高性能可编程电池模拟器。采用双象限设计，电流可充可放。N83580系列单机8个通道输出，并支持8路高精度DVM，DVM精度达0.1mV，通道间相互隔离，方便多通道串联使用，不仅可满足BMS测试需求，还可满足消费类电子产品ATE测试；N83580系列电流精度高达100nA，可测试电路静态功耗等特性；支持电源模式、充电模式、电池模拟、内阻模拟、SOC模拟、故障模拟等多种测试功能，并内置电池SOC模型，测试效率更高；N83580系列支持LAN/RS232/CAN通讯控制，编程软件灵活易用、操作简洁，能满足多通道、多参数、复杂测试环境下对电池模拟器的需求。

型号	通道数	电压	电流	功率	精度	分辨率	通讯接口	象限
N83580-06-01	8	6V	1A	6W	电压0.6mV/ 电流100nA	0.1mV/10nA	LAN/RS232/CAN	双象限	询价
N83580-06-02	8	6V	2A	12W	电压0.6mV/ 电流100nA	0.1mV/10nA	LAN/RS232/CAN	双象限	询价
N83580-06-03	8	6V	3A	18W	电压0.6mV/ 电流100nA	0.1mV/10nA	LAN/RS232/CAN	双象限	询价
N83580-05-05	8	5V	5A	25W	电压0.6mV/ 电流100nA	0.1mV/10nA	LAN/RS232/CAN	双象限	询价
N83580-15-01	8	15V	1A	15W	电压1.5mV/ 电流100nA	0.1mV/10nA	LAN/RS232/CAN	双象限	询价

产品特点

■ 电压范围：0~5V/0~6V/0~15V

■ 电压精度高达0.6mV

■ 电压纹波噪声低至2mVrms

■ 内置8路高精度DVM测量，精度可达0.1mV

■ 电流范围：±1A/±2A/±3A/±5A

■ nA级电流测量精度，自动量程

■ 单机8通道，通道间隔离，支持串联

■ 支持电池模拟、内阻模拟、SOC模拟、故障模拟等功能

■ 内置3组电池SOC模型

■ 支持主动/被动均衡测试

■ 支持LAN、RS232、CAN通讯控制，LAN双接口

功能与优势

支持主动/被动均衡测试

N83580采用双向设计，每通道均可独立控制电流输入输出方向，用户可自定义电池充放电模型并通过专用上位机进行实时控制，完全满足BMS主动/被动均衡测试要求。

超高电流精度，支持静态功耗测试

N83580基本精度高，电流精度高达100nA，如下图所示，通过DMM实测电流值与N83580的回读电流值进行对比，偏差值在100nA以内。通过N83580给被测产品供电，可直观测试出被测产品在待机状态下静态功耗，筛选出不合格的产品，确保产品出厂后待机工作时间在标称范围之内。

高精度DVM测量

N83580系列除提供电池模拟器功能之外还提供基础电路测量功能，内置8路高精度DVM数字电压表直接测量电路中TP点电压，无需外购DVM进行测试，为客户节省测试成本。N83580系列DVM电压测量双量程±5V/±30V，5位半分辨率，测量精度高达0.1mV。

超高集成度，内置故障模拟功能

N83580在19英寸2U机箱内集成8个独立输出通道，每通道还内置正负极短路、正负极断路、极性反接模拟功能，通过上位机软件直接控制，省去模拟电池故障的外置矩阵开关部件，为客户节省了空间和宝贵投资。

电池模拟特性功能，适配各种规格BMS芯片测试

N83580系列电池模拟器支持电源模式、充电模式、电池模拟、SOC测试、SEQ编辑功能、故障模拟等多种电池模拟功能和特性。N83580系列内置3组电池SOC模型，真实模拟电池放电，测试更完备。N83580系列一台仪器可实现多种用途，精简测试设备，优化测试流程。且N83580内部电路针对不同芯片进行优化，可适配各种规格BMS芯片测试。N83580可测试待机静态功耗，创建任意规格的电池模型，具有强大的保护功能，无任何电池安全隐患和风险。

应用领域

■ 新能源汽车/无人机/储能BMS（电池管理系统）、CMS（超容管理系统），电池保护板测试

■ 便携式消费类电子产品研发与测试，如手机、蓝牙耳机、智能手表

■ 电动工具类产品生产测试，如电动螺丝刀

■ 电池供电、小功率电源类如DC-DC、无线充电等产品测试

■ 电池维护设备测试

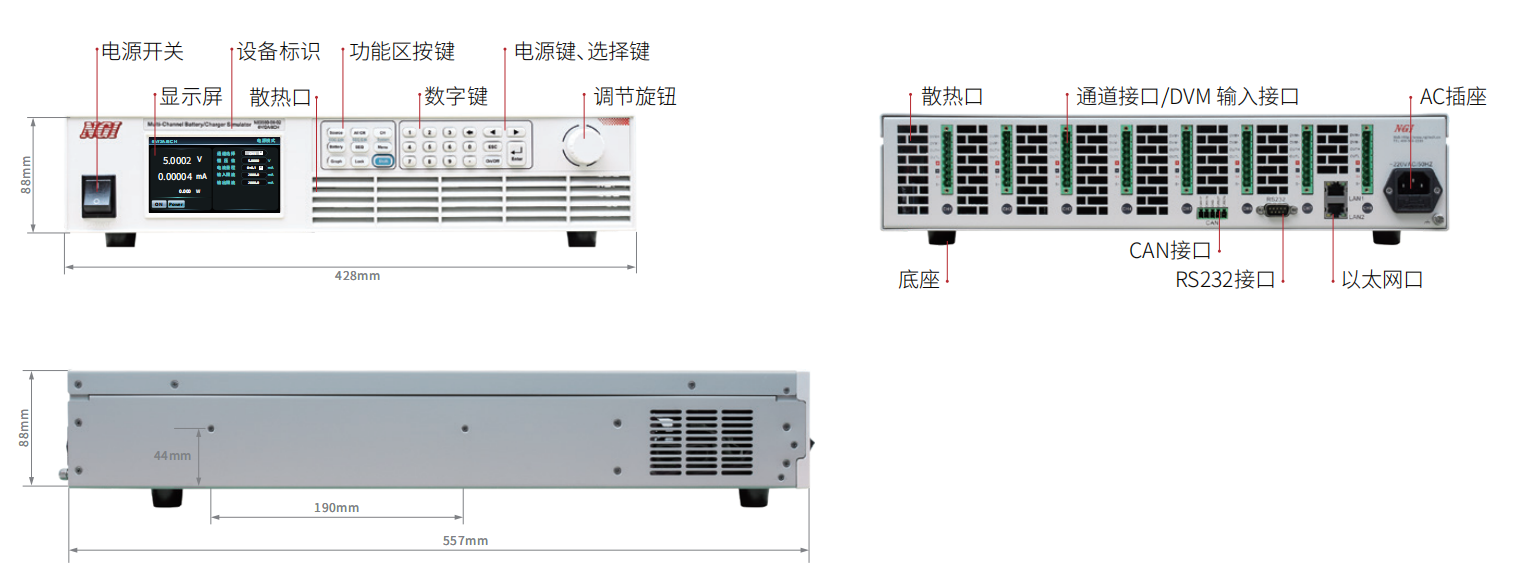

产品尺寸
