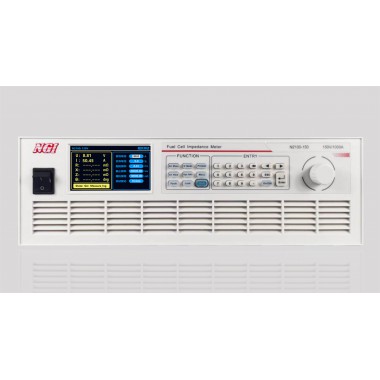

N2100系列在线式燃料电池专用阻抗测试仪

N2100系列产品是NGI公司基于多年燃料电池测试经验而专门研发的在线式燃料电池专用阻抗测试仪。根据燃料电池输出容量，匹配本公司N62400系列电子负载、N6900系列电子负载，构建燃料电池阻抗测试系统。其测量扫描频率范围为10mHz~20kHz，测量电流可达1000A，最大功率可达500kW。FC专用上位机测试软件，可实时测量出I-V特性曲线、ColeCole曲线图等，支持数据导出成Excel，JPG等各种形式，便于燃料电池电堆性能分析。

N2100能准确测量出燃料电池的各项阻抗参数，以帮助燃料电池厂家优化燃料电池阻抗特性，使燃料电池发挥出最佳性能。燃料电池这个电化学系统可简化为等效电路：即反应电阻(R) 和双电层界面电容(C)并联，然后串联电解质膜电阻(Rm)。而燃料电池在工作过程中，其性能和发电状态变化会影响到电阻值、电容值不断变化。通过N2100系列在线式燃料电池专用阻抗测试仪，可以间接测量到这些电阻值和电容值及其变化趋势，便于燃料电池厂家进行阻抗特性分析。

交流阻抗法是在燃料电池的放电直流电流上叠加微小测量用交流电流，交流电流成分通常占直流电流的0.1%-10%不等，然后对电压、电流进行测量和运算，便可得到燃料电池的纯电阻（R）、电抗(X)、复阻抗模值（|Z|）以及相位角（θ）。N2100测量模式可以选择单次或者多次，测试方法可选择定频或者扫频。
